高压开关特性测试仪校准装置天正华意【 交流采样现场校验仪_高压开关特性校准装置源头厂家】

更新时间:2025-05-29 07:07:14 Tags: 交流采样现场校验仪
  • 【乌兰察布 振荡波局放耐压试验系统,直流电阻测试仪优良材质】
  • 延安【手持式超声波局部放电检测仪】,高压开关特性测试仪校准装置实地大厂
  • 靖江【隔离开关触指压力测试仪】_蓄电池测试仪追求细节品质
  • 【晋中 二次压降负载测试仪-配电终端自动化测试仪设计制造销售服务一体】
  • 【韶关 高压开关测试仪,便携式故障录波仪一周内发货】
分享至:
文字再美,也抵不过视频中的交流采样现场校验仪产品真实呈现,赶快点击观看吧!
产品参数
产品价格666/台
发货期限1
供货总量10000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度45
交流采样现场校验仪,【天正华意电气设备(莱芜市分公司)tianzh3611-75】主营交流采样现场校验仪品种齐全,行业资讯,SI5UhDtPb不断创新,致力于满足广大客户的多种需求,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号
交流采样现场校验仪使用方法6.1开 机将电源线插头正确地插入额定的电源(220V±5% 50HZ±5%)后,按下前面板的电源开关,这时仪器“嘟…“的一声,显示器显示如前面板图所示,稍后仪器进入电压电流测量工作状态,本仪器操作界面的基本组成见图6.2主菜单开机稳定以后,在仪表上按【主菜单】键,“嘟…”的一声,屏幕显示主菜单窗口。此时窗口中有一个闪烁的“_”光标停在刚返回的菜单上,通过按【】、【∧】、【∨】键,将光标移到所选择的功能下面,再按【确认】键即可选择指定的测量功能,同时进入到相应的功能界面,而如图(4)所示,主菜单包括基本参数测量、谐波失真度测量和系统参数设置三个功能块。6.3基本参数的设置进入测量功能后,可以看到各界面有一个测量参数监视区。U为电压、I为电流、ф为相位、P为有功功率、Pf为功率因数、Frq为频率。按【<<】键进入对应位置的设置参数。参数设置区,提示当前设置项目,具体方法见下面详细说明。在进行测量之前,用户需观察界面上的参数是否符合被测信号的要求,若不符合则均需要进行相关参数的设置。6.3.1电压、电流量程设置:设置时用按对应位置的【<<】 键进入“电压量程(U:100V)”处,在按一次【<<】 键进入电流量程(I:5.0A),在参数设置区按【∧】键或【∨】键修改,按【确认】键执行。有功功率,无功功率切换:按数字键0设置为有功功率,功率显示为“P”;按数字键1设置为无功功率,功率显示为“Q”6.3.2 接线方式设置设置时用按对应位置的【<<】 键进入“接线方式”处,在参数设置区按【∧】键或【∨】键修改,按【确认】键执行。6.3.3 显示方式的设置“显示方式”有:百分数、实际值、矢量图显示。设置时用按对应位置的【<<】 键进入“显示方式”处,在参数设置区按【∧】键或【∨】键修改,按【确认】键执行。

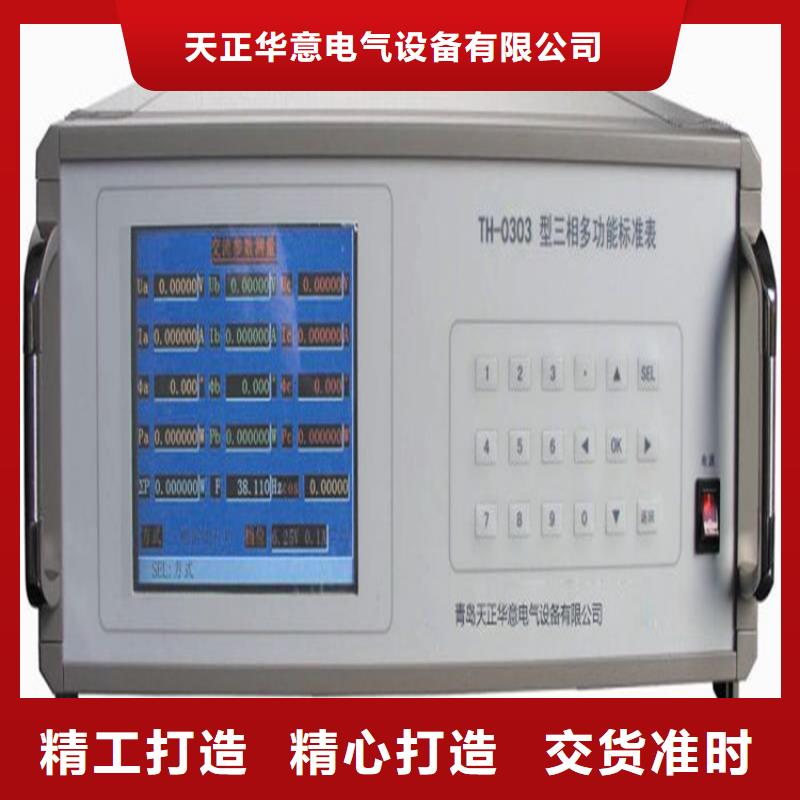

交流采样现场校验仪 内置标准所测得的各相电压、电流、功率、功率因数(或角度)和三相总的有功功率、无功功率、功率因数及频率。其中:⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置;⑵ 频率栏中显示值在没有交流电压、电流信号时,显示为“38.110”,有交流电压、电流信号时,则显示实际“市电”频率值。当对频率进行“送数”操作或在按屏幕下边六个按键中对应“频率”的空白键进入“交流频率输出设置”界面后,按数字键“9”(市电/标频)键,将频率由“市电”状态转成“标频”状态时,则频率栏中显示“标频”值。注:对于频率进行步进操作时,必须先将频率由“市电”状态转成“标频”状态,否则按“1~5”键,步进调节无效;⑶ 在图4中按屏幕下边六个按键中对应“因数”的空白键进入“交流因数输出设置”界面后,按数字键“9”(因数/角度切换)键后 ,各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限,故所有界面“输出检测”中,总的有功功率、无功功率单位分别默认为“W”、“Var”,频率的单位默认“Hz”不再显示出来。图的中间部分(输出设置)显示装置当前电压、电流的档位;相别、接线方式的状态;设置电量的幅值。图的下半部分(交流XX输出设置)是提示当前设置的对象和使用各数字键在当前界面中对应的功能。
交流采样现场校验仪交流采样器检定在图26界面中,设置完所有参数和检定点后,按屏幕下方的“开始”键(如果出现错误提示,可重新输入正确值再按“开始”键。注意:所选方案中的负荷点与接线方式是否符合。)显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值(如果未设定一次值,则测得值为二次值);“指示值”是指被检交流采样器在该检定点的理论指示值;“误差”是指引用误差,以百分数表示。装置将根据所输入的信息和选定好的检定点,自动切换接线方式;档位量程并自动升到选定好的个检定点。此时,可用屏幕下方的步进键(例如“1%”或“0.1Hz”等,由电量类型决定)调节输出电量,使被检交流采样器读数等于图中的“指示值”,按“0K”键,则显示此点误差。然后,装置将输出电量自动定在第二个检定点附近,用屏幕下方的步进键调节输出电量,使被检交流采样器读数等于“指示值”,按“0K”键,则显示第二个检定点误差。依次类推,完成全部选定好的检定点测量后,可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态,按此键则“上升”变为“下降”,表示输出电量调节处于下降状态,上升下降可来回切换。各检定点检定完后,屏幕左下出现“存储”键。按“存储”键,屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键,数据存入装置内的“非易失存储器”中,以备随时查看和上传计算机。若不想存储此次检定数据,按“返回”键即可。
