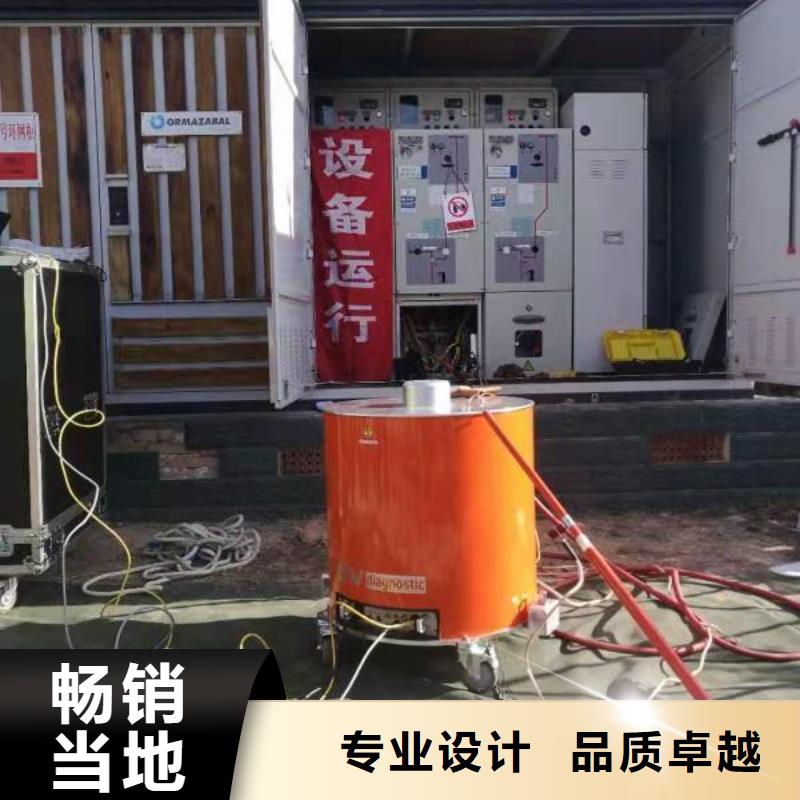

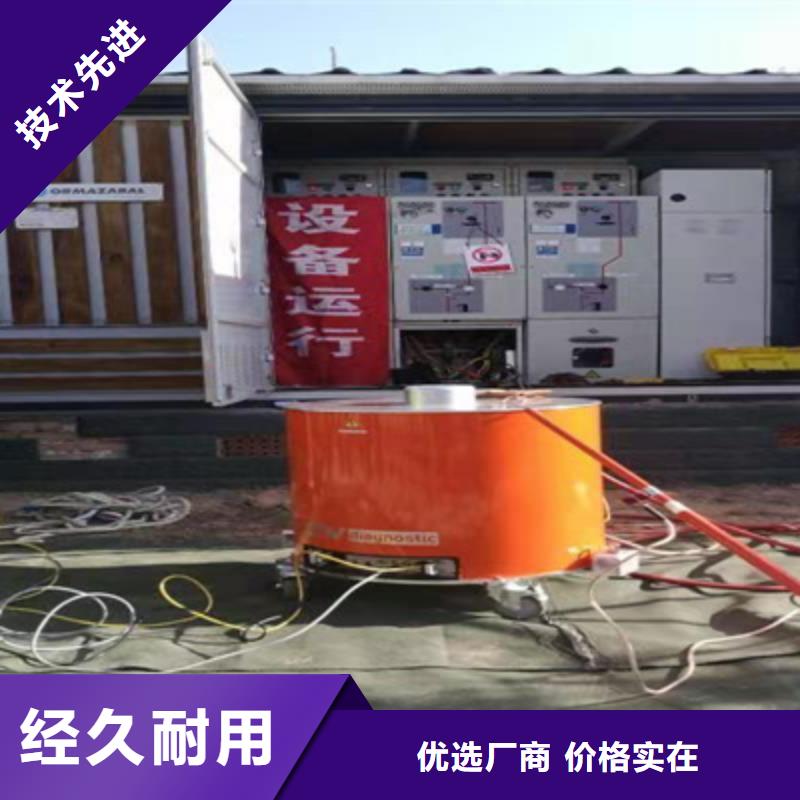

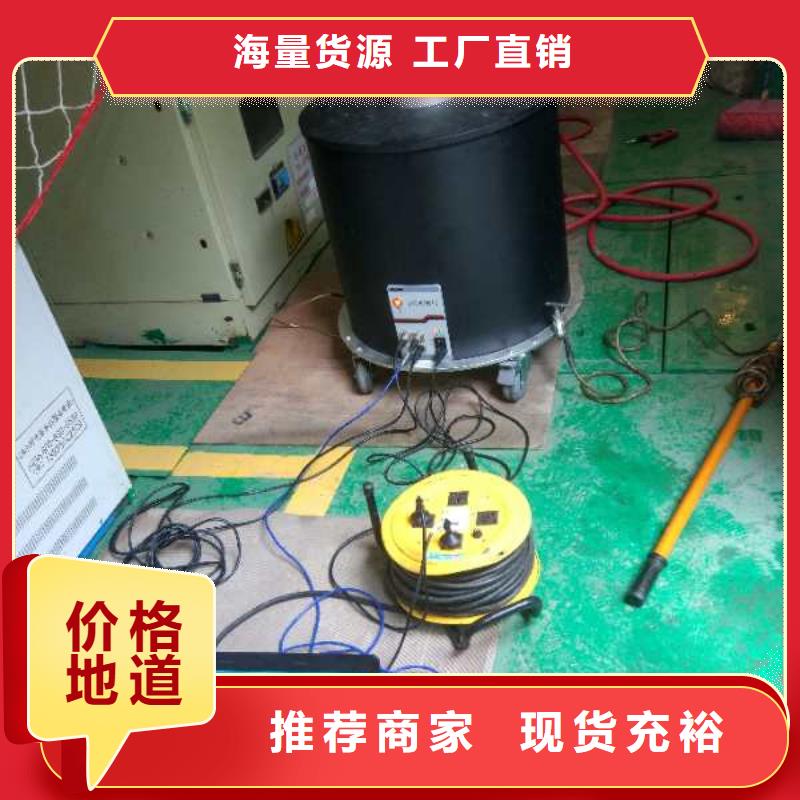

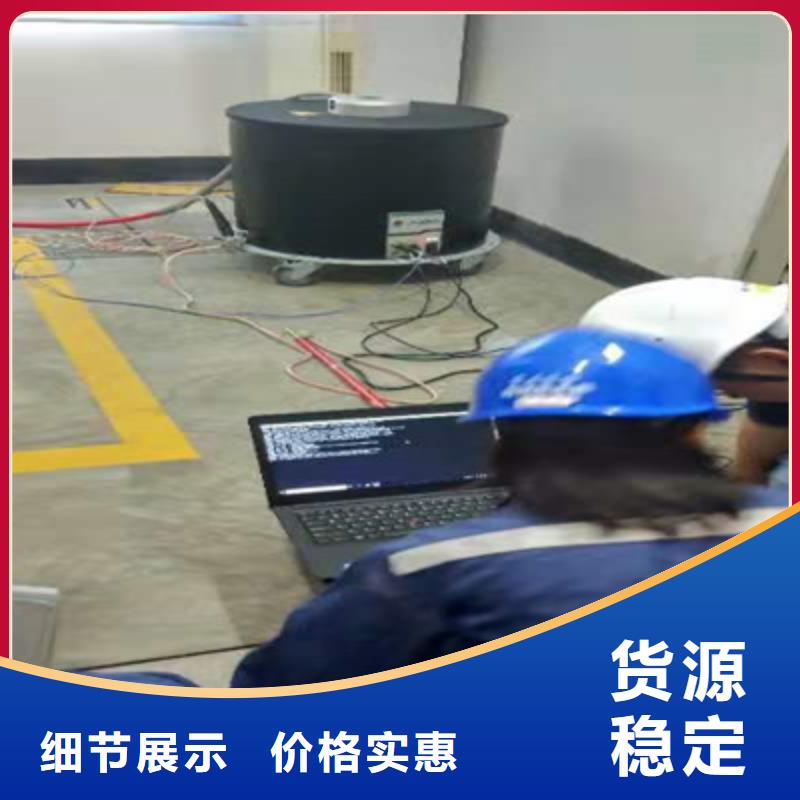

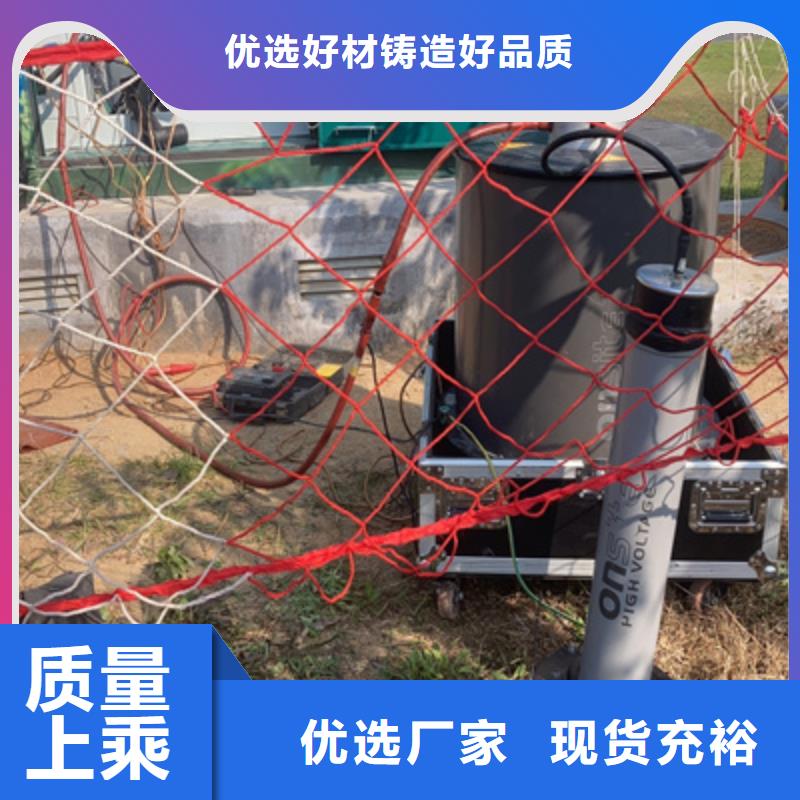

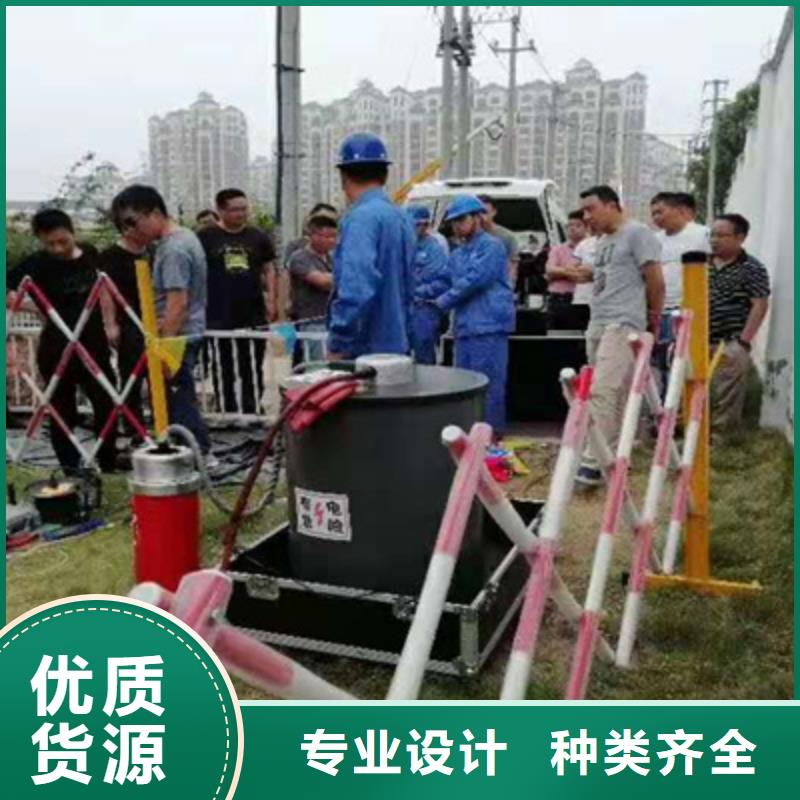

振荡波局放耐压试验系统目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称OWTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。因此我们开发出交流衰减阻尼振荡波局放测试装置, 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

振荡波局放耐压试验系统按钮， 弹出该子模块的软 件界面如图 3 所示。IS 项目管理项目管理国时间 项目名称0-2 号电感0 . 3 号电感0-2110－新电感0-2u new L0-4 号电感福星大道 10kV 杉交 2 线长－II 左 福皇大道 10kV 杉交 2 线特－长 II －副本福星大道 10kV 杉交 2 线－IIV2017 年 07 月 19 日 16 时 22分 2017 年 07 月 19 日 16 时 48 分 2017 年 07 月 21 日 10 时 25 分 2017 年 07 月 26S15 时 19 分 2017 年 07 月 28 日 16 时 01 分 2017 年 08 月 02B16 时 53 分 2017 年 08 月 15 日 12 时 05 分 2017 年 08 月 15 日 13 时 26分 新建 渠辑 删除年 月 时 分知 星入道 交 线 图 3 项目管理器1 新建测试项目进行一次新的测试，首先需要建立该测试所对应的测试项目，点击“新建项 目” 按钮， 进入新建项目界面， 如图4 所示。新建测试项目包括测试信息 电缆 信息 两部分内容， 前者主要包括被测电缆所属单位测试人员等信息， 后者主要 为电 缆本体长度中间接头所在位置等电缆结构等信息。图 4 输入必要的测试项目信息图 4 所示， 其中“始端位置”“终端位置”及“电缆长度”为必填项， 其余 信息为生成报告时的信息， 建议填写。树形显示中“LI”‘L2” “L3”分别代表电缆 A.BC 三相， 其下属的子项包括“开始位置”“接头信息”“本体 信息” 三种特征信息。选择所要添加的接头与前一接头处的主绝缘材料， 并填写所要添加的接头 的位置， 点击“添加”按钮， 即可建立电缆特征信息， 如图4 所示。对已建立的 电 缆特征信息，

振荡波局放耐压试验系统?振荡波所产生的局放脉冲符合lEC60270值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和值可通过振荡波的时间和频率特性来计算。?系统采用脉冲反射法进行局部放电定位，原理示意如图2所示。测试一条长度为的电缆，假设在距测试端处发生局部放电，脉冲沿电缆向两个相反方向传播，其中一个脉冲（为方便起见，本文中称为“入射波”）经过时间t1到达测试端；另一个脉冲（本文中称为“反射波”）向测试对端传播，并在对端发生反射，之后再向测试端传播，经过时间t2到达测试端。根据两个脉冲到达测试端的时间差，可计算局部放电发生位置，即式中，为脉冲在电缆中传播的波速。? ?图2 脉冲反射法原理示意图3.1.3运输方式 所示为M 系统的移动状态和测试状态。 注意：测试前将两侧的抬杆取下。
