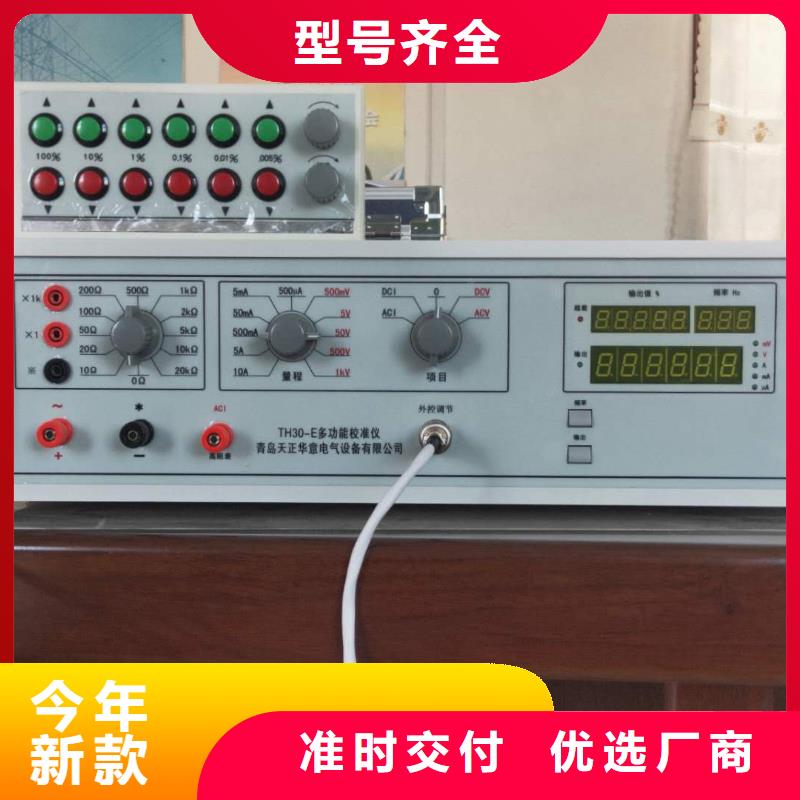

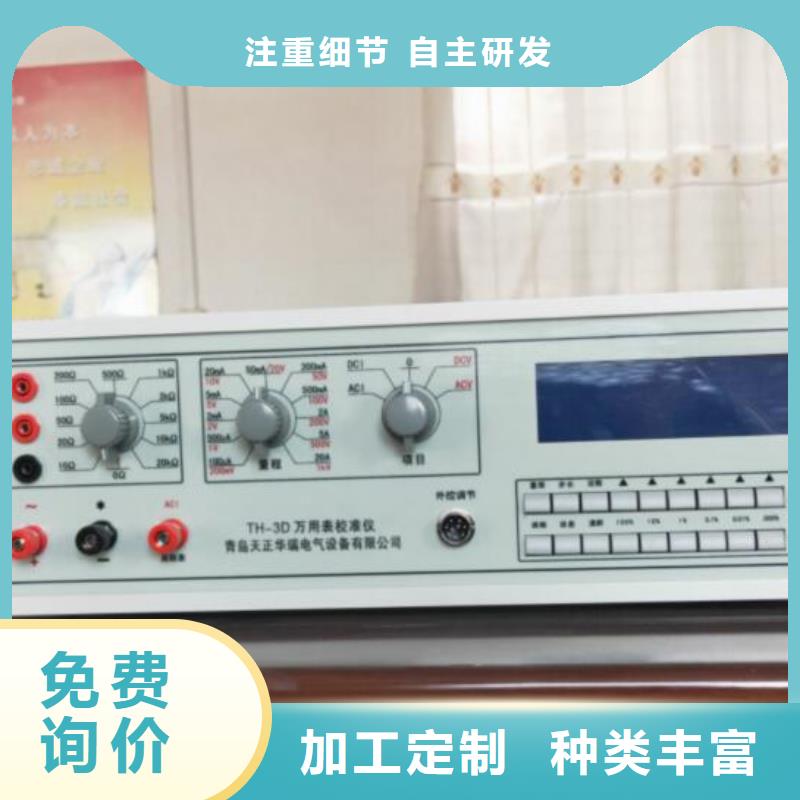

多功能校准仪 一、用途、特点：多功能校准仪是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。二、主要功能： 1 、 5 1/2位LED数字显示输出量 ，按实际值和百分比两种方式同时显示。2 、 采用键盘控制输出量的增减。键盘控制量分为100％/N、10％/N、1％/N、0.1％/N（N为4、5、6、10、15）。3 、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。4 、交、直流电压输出范围为0～1000V。5 、交、直流电流输出范围为0～20A。6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。7 、输出超载能自动保护，手动复位。8 、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。9 、钳形表测量：配用钳型表校验线圈，可测量0～1000A电流，误差±0.3％。

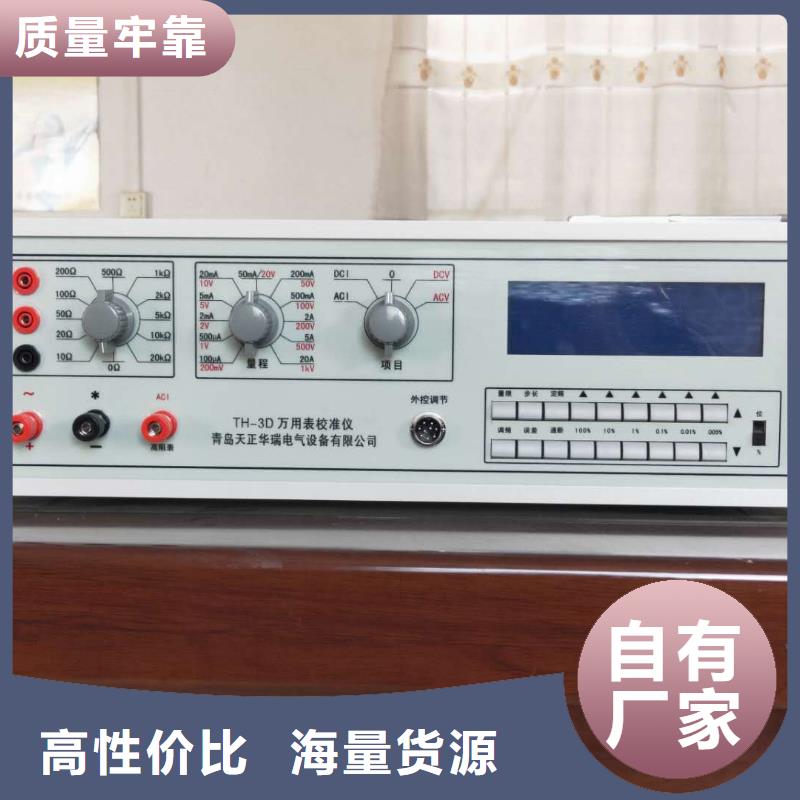

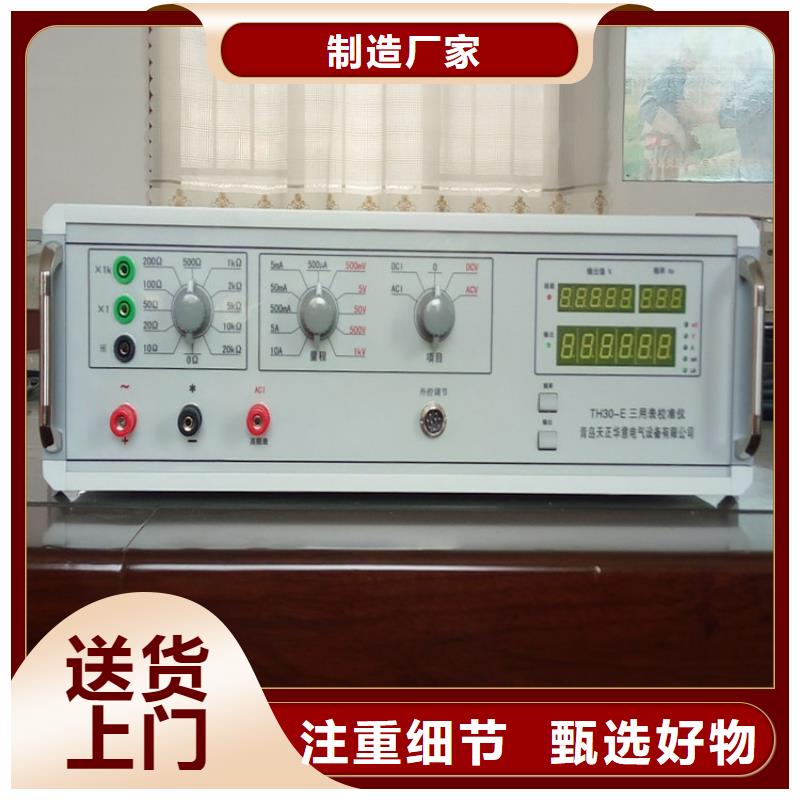

多功能校准仪 波形显示点【】键，进入波形显示界面，如图3-25.图中显示的是含有3次谐波，谐波含量为 10％，谐波相位为0°的各相电压电流的输出波形及失真度。图3-24液晶下方显示各相输出波形及波形的失真度，通过选择波形显示开关U1...I3，确定显示哪些相的波形，可以复选。3.9 触摸屏校准在【Test Point】界面，按【。】键两次，可以进行触摸屏校准。触摸液晶屏显示的十字图形的中心点，若本次触摸产生的坐标值通过系统认可，则自动出现下一个十字图形进行校准；否则不出现下一个十字图形,当五个十字图形全部触摸通过后，显示屏上会提示操作成功，这时请复位或重新开机，新的坐标数据会被保存到仪器内部的Flash中。欢迎您使用青岛天正华意电气设备有限公司的产品，请您在使用前详细阅读使用说明书。请勿在有输出时转换各种开关，以免损坏仪器或被检仪表。本仪器输出电压超千伏，操作时请防止触电。请您在转换开关之前及关机之前，使所有输出回零。请您在插拔调节器接头时，不要拽拉电缆线，以免信号线中断。本使用说明书适用于三用表校准仪 多功能校准仪（万用表校验仪）。在此基准上存在内容和实物改进的可能。

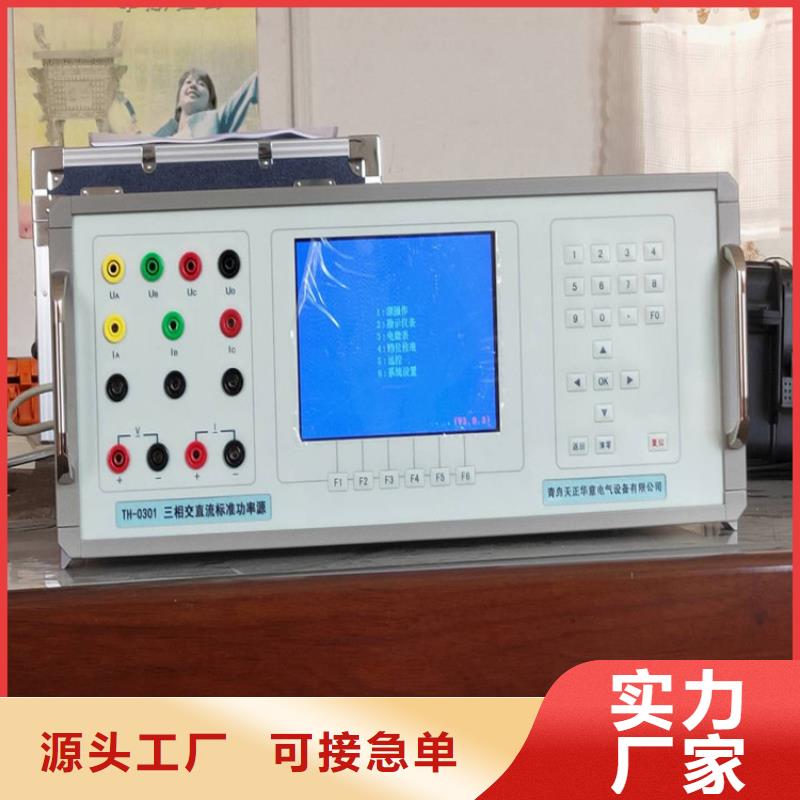

多功能校准仪 电源状态区屏幕的下方，有六个圆圈，分别对应三相电压、三相电流的输出状态，如果显示白色，表示没有输出，如果有对应的颜色，表示该相处于输出状态，黄、绿、红或者红、黄、蓝分别代表L1 L2 L3。圆圈的右边的数字表示的是当前装置的高频输出脉冲的电表常数，单位是imp/Kwh或imp/Kvarh，它的大小与当前装置的电流档位有关，右边显示当前所处于的界面名称。3.2 按钮可以进入S]界面，如图3-4；再次按按按钮可以进入Set Parameter [II]界面, 如图3-5；再次按按按钮可以进入Set Parameter [III]界面, 如图3-6。图3-5Set Parameter [ I]界面主要是根据被校验电表的信息，用户要确定电源将要输出的参数，在输出设定区它被分为左右两部分。 左边是根据被校表的情况，触摸液晶屏选择3P4W、 3P3W、 1P 三种相线中的一个，3P4W表示三相四线、3P3W表示三相三线、1P表示单相；P、Q 只能选择一种，P表示校验有功表，Q表示校验无功表；也只能选择一种，Forward表示正向，Reverse表示反向。注意当选择“P”时，输出显示区中的值将显示有功的功率因数；当选择“Q”时，值将显示无功的功率因数。ABC、 ACB 分别表示正相序和逆相序，只有在三相四线的情况下可以选择逆序；Internal、 External表示在校验电表误差时，是使用本机当做标准还是用外配标准表的输出脉冲作为校验标准，仪器默认内置，只有在特殊情况下才能使用External的功能。右边是输入电表的额定电压、电流值（注意这里的电压值是相-中性的电压值），以及电能表电流值。U1、U2、 U3、I1、I2、 I3右边的数字框；表示电源将要设定输出的三相额定电压、电流值。通过触摸可以选中U1、U2、 U3、 I1、I2、 I3左边的方框，某一相被选上，则这一相的左边方框变成；如果三相电压或电流都被方框选中，只需输入L1相的电压或电流，另外两相的输出则于L1相相同，如果三相电压电流左边的方框没有被选中，则表示三相可以各自输入不同的数值，电源的三相就可以输出各不相同的电压或电流。
