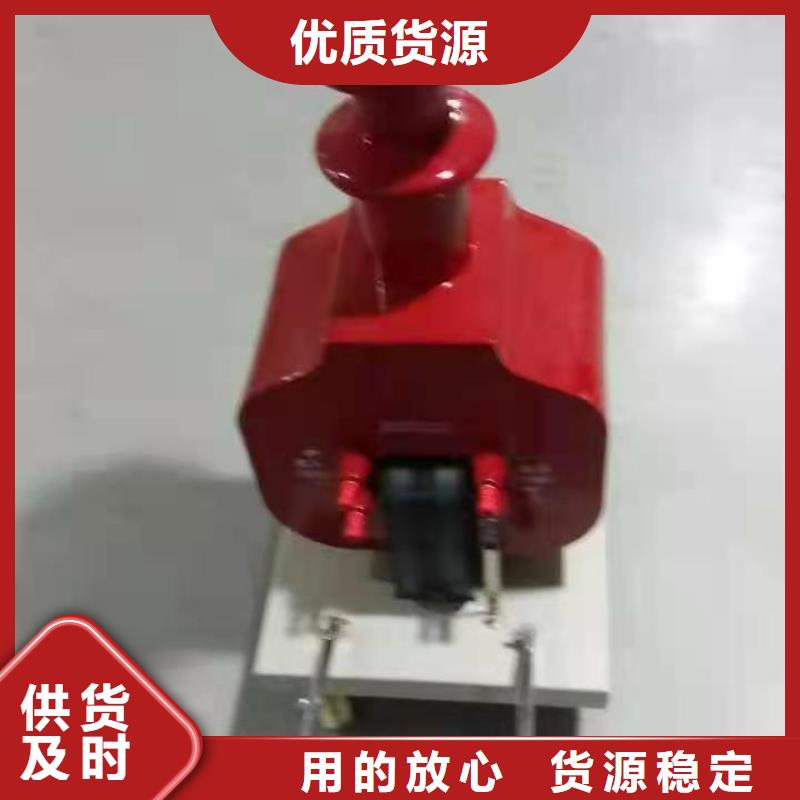

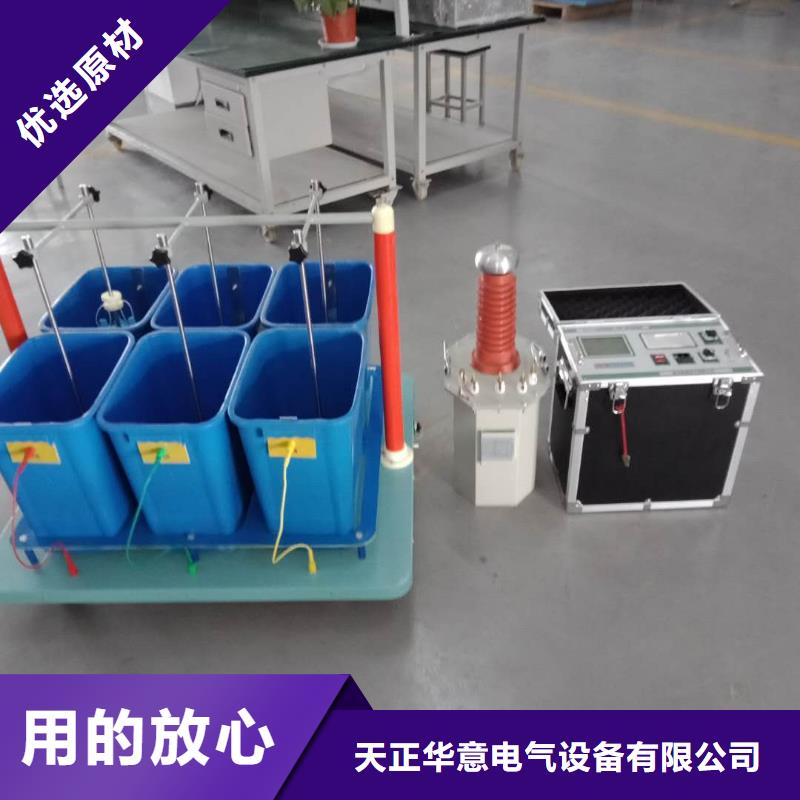

试验变压器.结构：1、SF6系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了＞标准要求。SF6系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF６气体。2、SF6（Z）产品与ZSSB产品的不同在于将高压整流硅堆装外置SF6是工频高压交流输出还是高压直流输出。SF6（C）产品与ZSSB产品的不同在于套管内结三、型号含义：Z C B （Z） 额定输出电压KV额定容量Z交直流、串级充气式单相试验变压器四、工作原理：把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入ZSSB试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的２倍。

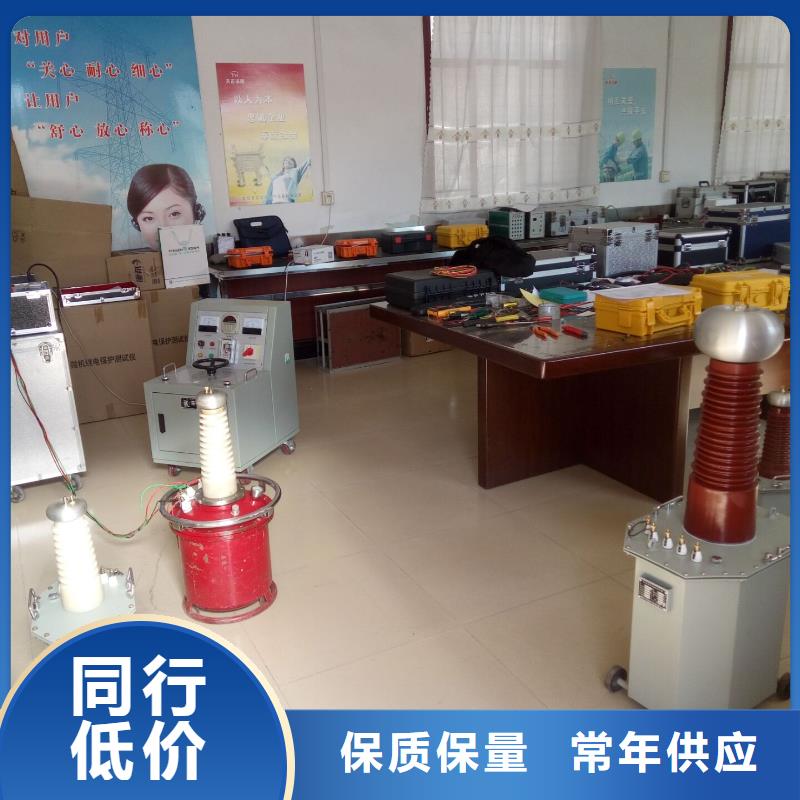

试验变压器使用方法1、单台使用1.1试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，且被试品的容量、输入电压、电流；输出电压、电流不得起过额定值，否则将危及人身与设备的。1.2操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。1.3按接线图接线。1.4准备工作和措施就绪，空试一次设备。1.5接上被试品。1.6合上电源，控制箱(台)停止指示灯亮。1.7按下启动按钮，启动指示灯亮，将调压器回到零位。1.8顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。1.9持续规定耐压时间并注视电流表及被试品。1.10耐压时间到，注视kV表并迅速将调压器回零。1.11用放电棒经电阻放电，然后直接接地放电。1.12高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止。2、多台串激2．1概述我公司设计和生产用多台干式试验变压器串激组合成系列试验装置。由于分散组合都能方便使用，可适合现场多种需要。单个元件重量轻，运输和移动都很方便，使用有较高电压等级的部门在现场能顺利的取得较高的试验电源。2．2工作原理串激系列高电压试验装置，除电压的一级试验变压器外，都在高压绕组中串绕激磁绕组，该绕组和后一级试验变压器初级绕组参数相同。由控制箱（台）供给第I级试验变压器的初级绕组电源。第I级高压绕组尾端和外壳接地，首端则和第II级试验变压器高压尾端及外壳连接。由第I级串激抽头供给第II级低压绕组的激磁电源，此时第II级试验变压器高压为第I级和第II级输出电压的叠加。同理，可叠加第III级。2．3组装接线2．4串级组合方式2．4．1当两台试验变压器作串级联接时，第I台与第II台试验变压器容量之比为2：1，总容量为第I台容量，总电压为两单台输出电压之和，电流为容量与总电压之比。例：5kVA/50kV与3kVA/50kV。两台串级使用时总容量为5 kVA ，总输出电压为100 kV，输出电流为50mA。

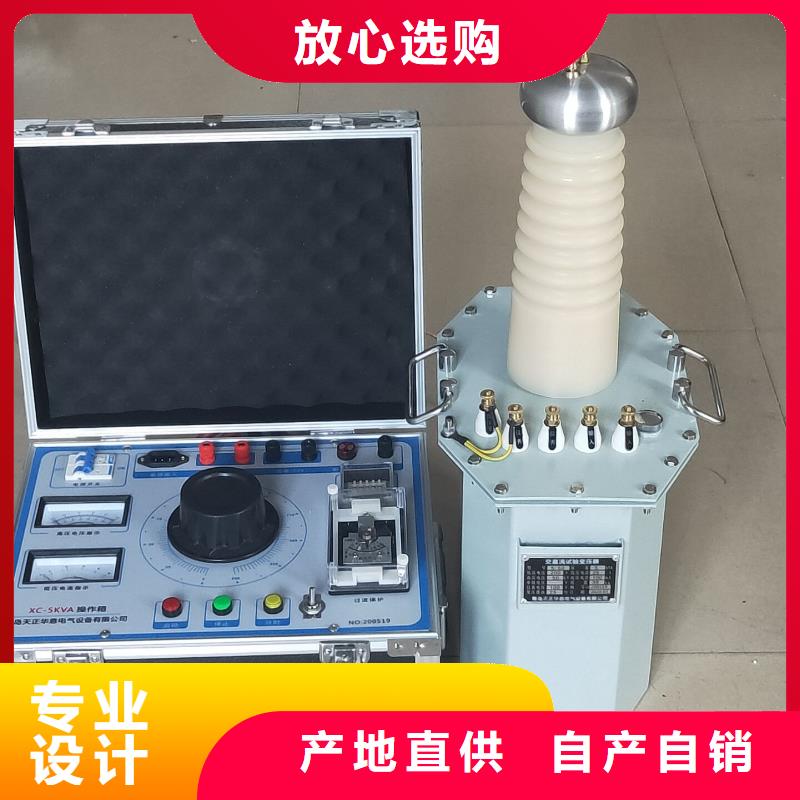

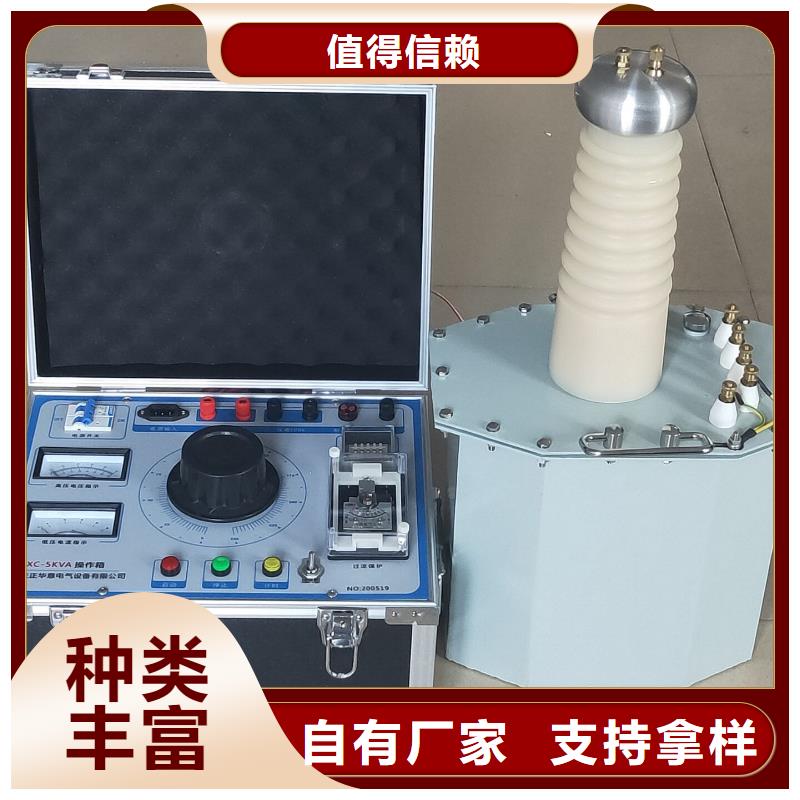

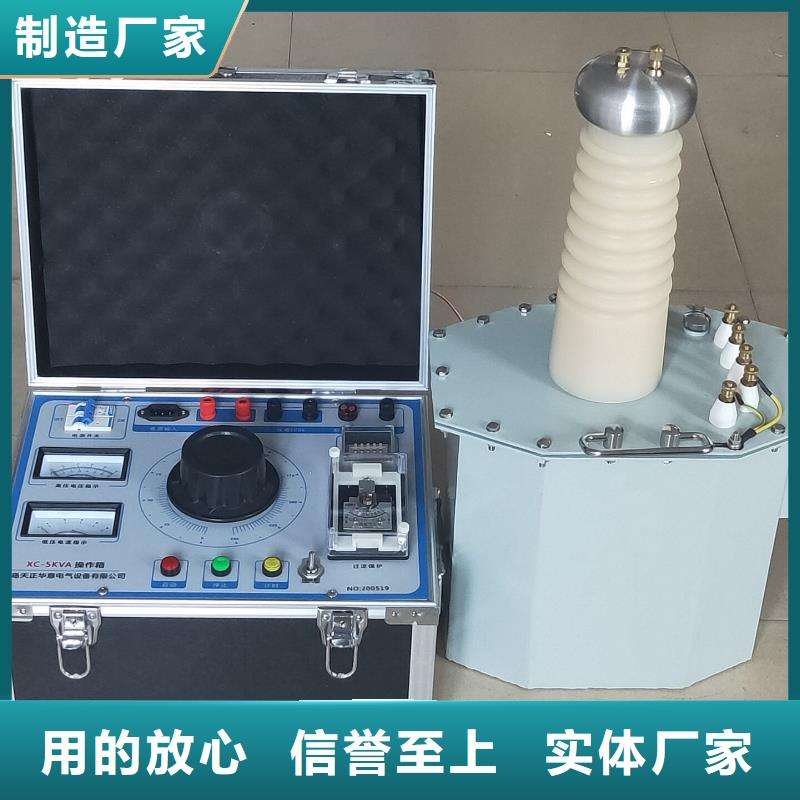

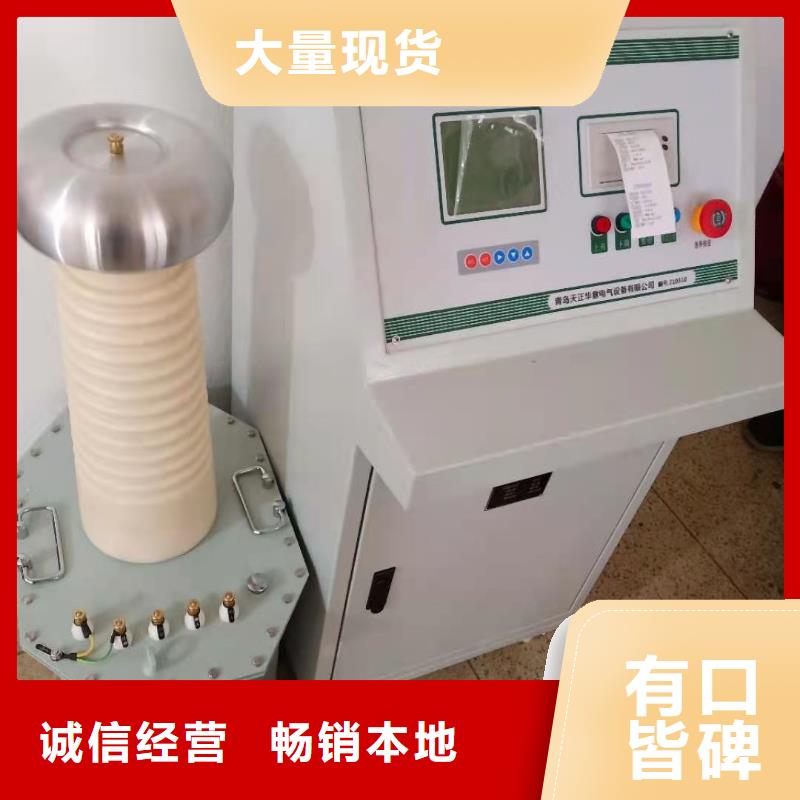

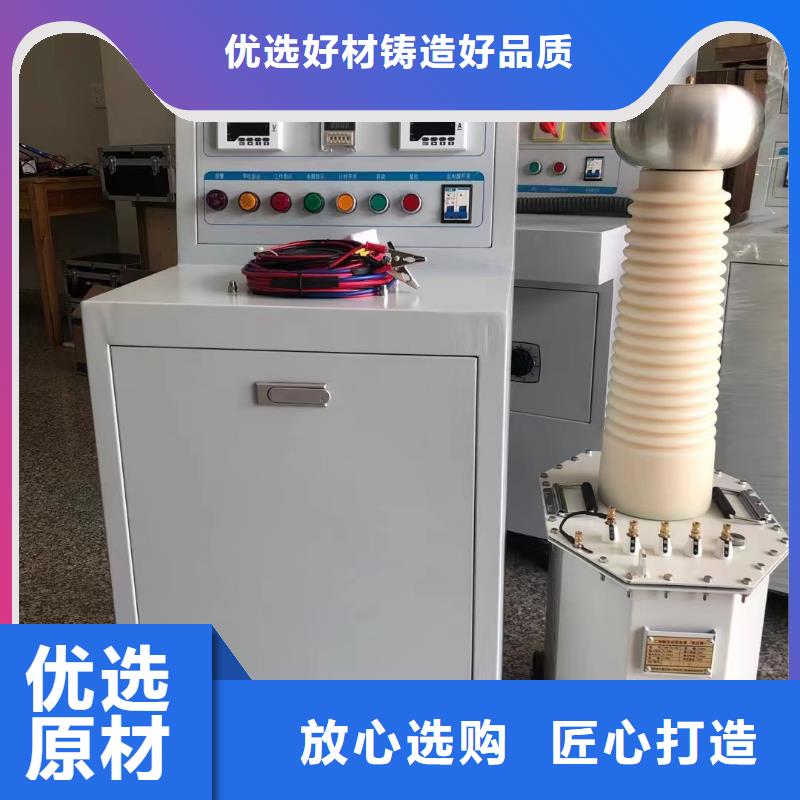

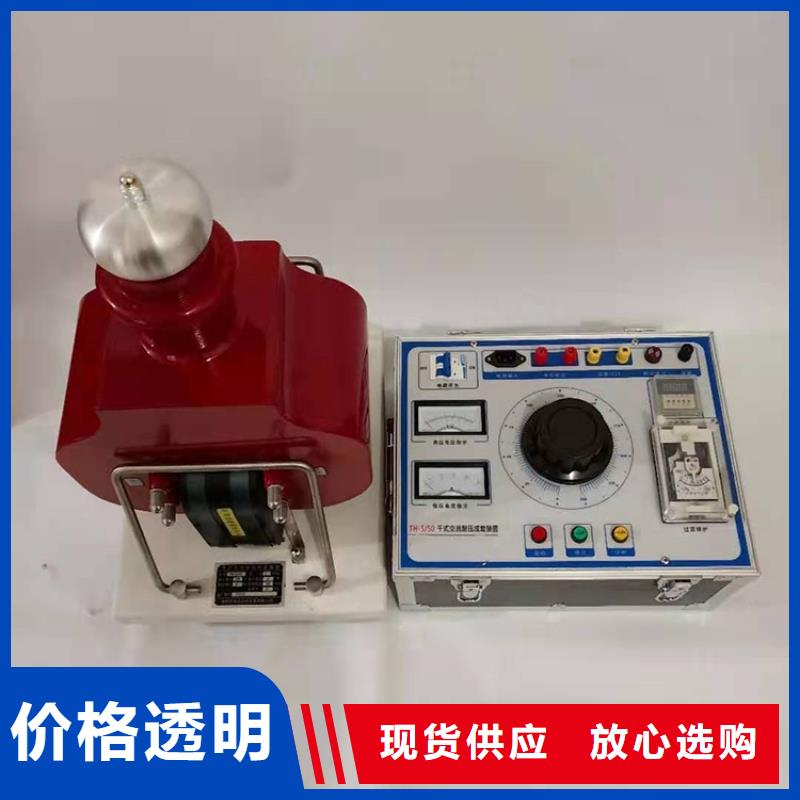

试验变压器超轻型试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH-系列超轻型试验变压器是在TE系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 二、产品结构TH-系列超轻型试验变压器采新型芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。图1：单台试验 图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球 3—高压套管 4—变压器提手5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油 15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组 在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。1三、工作原理 TH-系列超轻型试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入 (为本公司生产的试验变压器配套专用设备，详细资料请见其具体使用说明书)系列操作箱(台)，经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至TH-系列工频交直流试验装置的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
