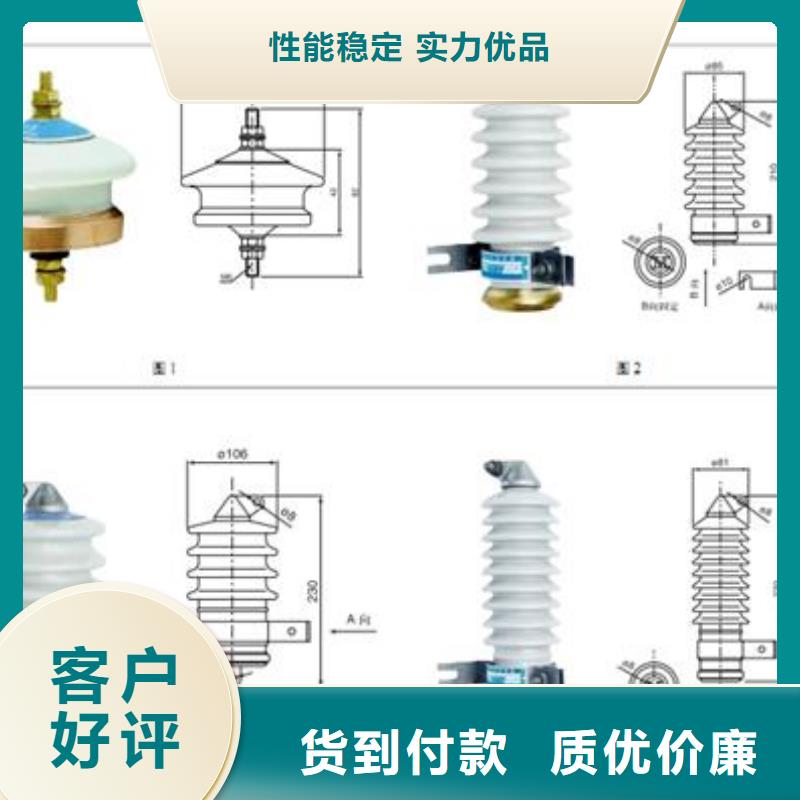

.避雷器绝缘电阻的测量 绝缘电阻的测量，对FS型避雷器而言，主要是检查密封情况，若密封不严必然会引起内部受潮，因而使绝缘电阻明显下降。按预试规程要求，测量时应试验2500V兆欧表进行，测得其绝缘电阻应不低于2500MΩ。测试前将氧化锌避雷器瓷套表面擦干净，否则会因外套表面泄漏电流而影响测试的准确性。为此，在进行测试前需用吸水性好的干净布将瓷套表面擦干净，用细金属线在外套靠前个伞裙下部绕一圈再接到兆欧表“屏蔽”接线柱上以影响。在测试中兆欧表与避雷器连接线要尽量短，并保证电气接触良好，测试时兆欧表应水平放置，摇速均匀，并以每分钟120转为宜，以取得良好的测量效果。防雷器价格对FZ型避雷器而言，除检查内部是否受潮外，还要检查并联电阻是否断裂、老化，若并联电阻老化、断裂，因接触不良，将使绝缘电阻增大。为确保测量值得准确，应测量二次并比较数据是否有变化。测量应使用同一电压等级的同一块兆欧表进行测量，否则无法比较。 2.直流1毫安参考电压试验 测试时在氧化锌避雷器两端施加0.75倍1毫安直流电压(直流电压脉动率不大于±1.5%)，当通过避雷器的电流稳定在1毫安时。避雷器两端的电压应不小于25千伏。 3.直流泄漏电流试验 测试时在避雷器两端施加0.75倍1毫安直流电压后，通过氧化锌避雷器的泄漏电流应不大于50μA。在测试过程中，当泄漏电流达到30μA后还要继续升高电压，这时泄漏电流会剧增，此时应缓慢升高电压，如升压过快测量会不准确。为防止瓷套表面泄漏电流的影响，测试前应使用吸水性好的布将瓷套外表面擦干净，以影响。 4.带并联电阻避雷器电导电流的测量 并联电阻避雷器型号测量带的电导电流使用的安表，其表的准确度应不低于1.5级，连接导线要粗且短，以减小导线电阻对测量的影响。测量时还要注意电晕电流及高电压周围杂散电容的影响。不宜用静电电压表测量。测试设备要远离容易产生干扰磁场的设备，或设置屏蔽措施。测量电导电流时，其直流试验电压的施加应从足够低的数值开始然后缓慢升高，分段施加电压并分段读取电导电流值。待试验电压保持在规定时间后，如安表指针没大摆动，其显示值即为该电压的电导电流值。如果并联电阻老化、接触不良，则电导电流明显下降，若并联电阻断裂，则电导电流降到零。假如并联电阻本身进水受潮，电导电流会急剧增大，一般可达1000μA以上。为确保高压避雷器测试数的、准确，还要对不同温度下测量的电导电流值进行比较，并将它们换算到同一温度的电导电流值。经验证明，温度每升高10℃，电导电流则大约增大3%~5%。过电压保护器试验原理 为防止有意外因素对产品的损坏，在避雷器投运之前，应进行试验及定期检测。

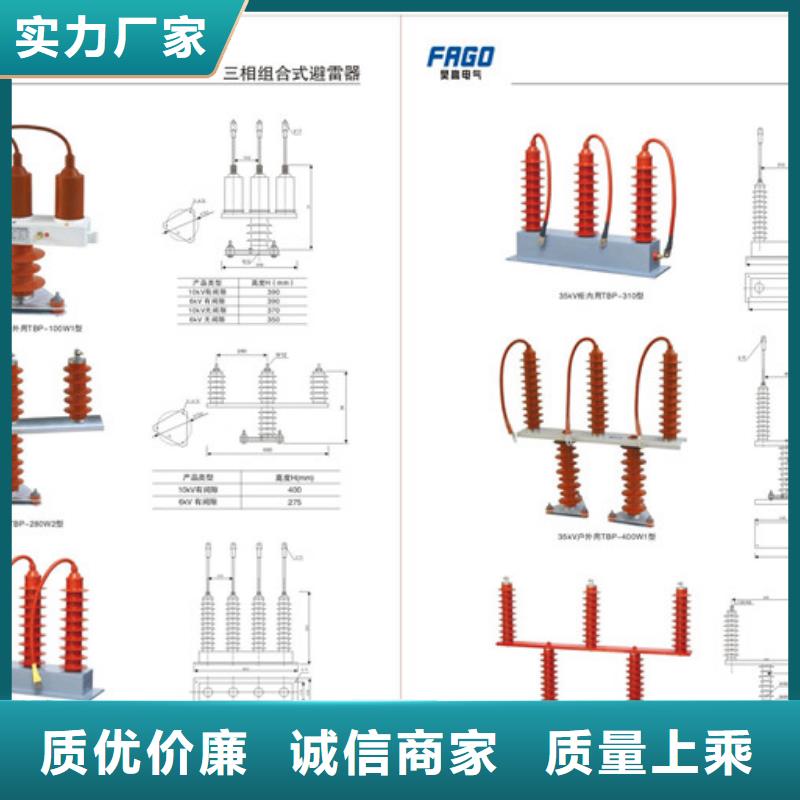

试验应在"相对相"间及"相对地"间进行，测量次数为三次，求其平均值。每二次试验的时间间隙不小于10S，放电后子0.2S内切断工频电源。试验时可在试验变压器旁边串联一只10A以上的电流表，观察电流值，当电流发生突变时，表明试品已放电，此刻的电压值即为工频放电电压值。若现场有条件，可通过高压测试仪直接读取脉冲电电压值。每3-4年应做一次工频放电试验的常规检测。 电力设备性试验规程规定：35kV及以下的过电压保护器用2500V兆欧表测量，其绝缘电阻不低于1000MΩ。 对无间隙过电压保护器还要测量1mA(直流)时的临界动作电压U1mA和75%U1mA直流下的泄露电流 ，测量的U1mA主要是检查其阀片是否受潮，确定其动作性能是否符合要求。U1mA实测值与初始值或制造值相比，其变化不应大于5%，U1mA过高使保护电气设备的绝缘裕度降低，U1mA过低使过电压保护器在各种操作和故障的瞬态过电压下发生，测量75%U1mA下的直流泄露电流，主要检测长期允许工作电流的变化情况。规程规定，75%U1mA下的泄露电流不大于50μA过电压保护器参数及选型 从真空开关操作过电压导致高压电动机绝缘损坏的机理着手，分析了过电压保护器应具备的条件．确定了较常用的带串联间隙四星形过电压保护器的选型,安装装、定期试验方法及注意事项 认为．过电压保护器额定电压的选择应不小于9．94kV；过电压保护器持续运行电压的选择应大于较高运行线电压即7．21 ．并小于工频放电电压值；过电压保护器残压值的选择应低于15．9kV；工频放电电压的选择值根据负栽不同．应在9．3kV~12．48kV。 组合式过电压保护器参数额定电压UR的选择 确定组合式过电压保护器额定电压的主要依据是单相接地时健全相的较高暂时过电压 根据电力部1993年l0月30日《关于提高3 kV～66 kV无间隙金属氧化物避雷器额定电压和持续运行电压有关情况的通报》，对于6kV～10kV电机 ≥1．38 ，按国内标准，较高运行线电压为 =1．15 ，则6kV电动机的 =1．15~6．3=7．2(kV)，6 kV电机过电压保护器的额定电压 ≥1．38~7．2=9．94(kV)。 组合式过电压保护器持续运行电压的选择 由于6kV～35 kV系统多为中性点不接地系统．出现单相接地以后．相对地电压上升为线电压

按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。 工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。 当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。 应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面,b，用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c，在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。 切忌在放电后继续升高电压,以免损坏保护器,d，用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。 用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f，试验时,只有内部间隙放电,外围任何部分不得有闪络,g，本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。 "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b，带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。
