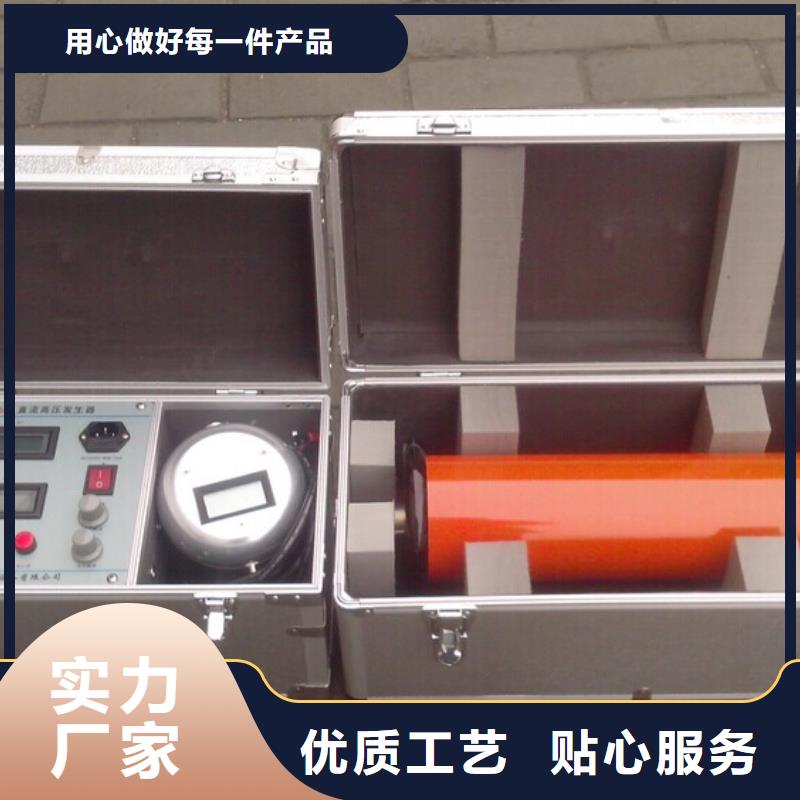

安阳直流高压发生器当被试电路击穿导致高压输出过载时此灯闪亮。需要关闭电源，重新启动。“冲击高压输出”插座——此高压插座可直接输出仪器设定的直流高压并加到被测电缆的故障相端头。四、注意事项：1、使用前，直流高压一体化发生器必须可靠接系统地。2、开机时必须将“电压调节”旋钮逆时针旋到小。3、“保护指示灯”亮时，必须将“电压调节”旋钮左旋至小，断开电源后重新启动。4、关机时，先将电压调节至小再关电源，“冲击高压选择”调到“0（放电）”位，。对电容器和被测电缆进行充分放电后再拆连接线。五、随机附件：1、高压线 一条2、接地线 条3、电源线 一条4、使用说明书 一份5、产品合格证
<安阳>天正华意电气设备有限公司

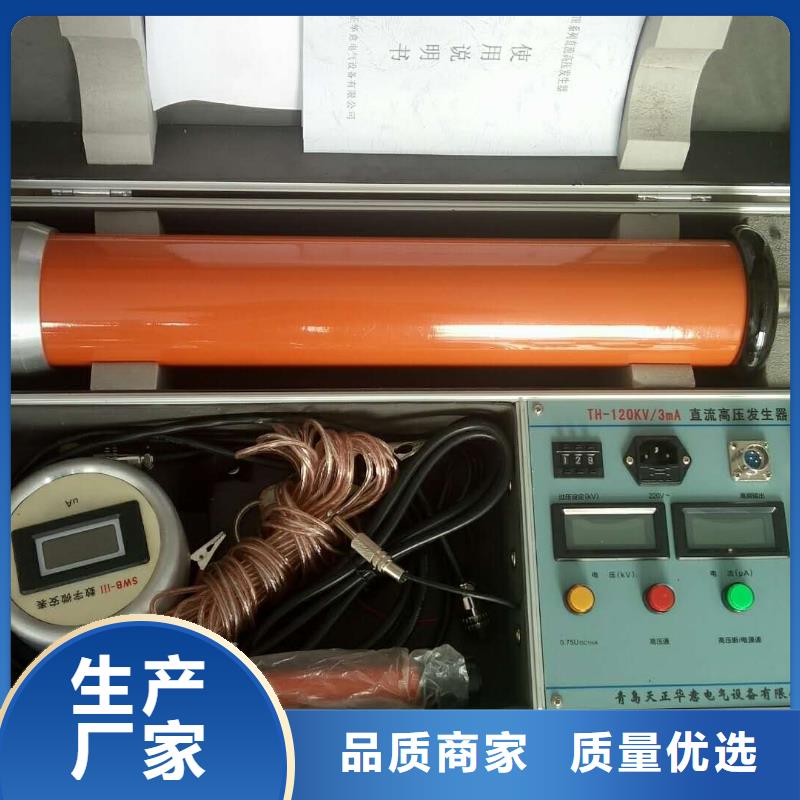

安阳直流高压发生器TH-GP2直流高压一体化发生器性能特点:TH-GP2直流高压一体化发生器满足《中华人民共和国电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电缆、电容器、电机、瓷瓶等的耐压试验。整机采用高精度、高稳定度的电子元器件和高频高压技术，使其整机结构极其简单，操作方便，度高。其重量仅有20公斤。替代了数十公斤重的试验变压器和操作箱，现场接线极其简单。充分体现高科技在高压设备中的应用。是目前国内同类型一体化高压发生器中重量轻、操作为简便的便携式冲击高压设备。具有过流、过压自动保护功能。升降压仅用一个旋钮即能完成，外接线只有高压线、地线、220V电源线，并且具有自动内放电功能。、轻便，便携，特别适合野外移动使用场合。是电缆故障寻测为理想的冲击高压设备。适用范围：适用于各种高低压电力电缆、控制电缆、信号电缆、通信电缆的粗测和定点，包括各种高阻故障、闪络性故障、低阻接地故障，对潮气侵入型和电缆接头内封闭型等复杂的疑难故障定位非常有效。
高压升压器安阳

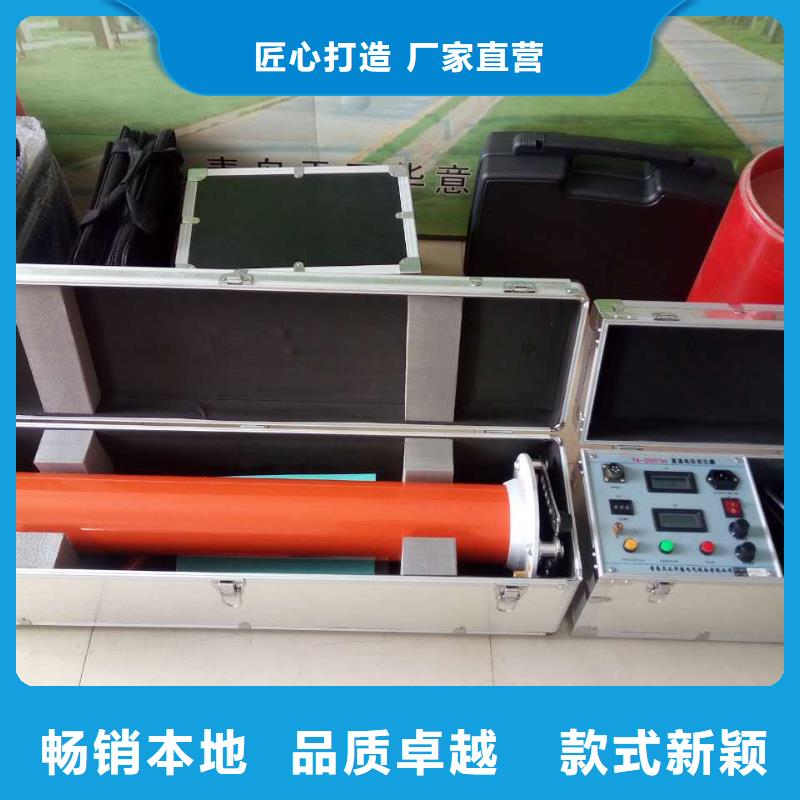

安阳直流高压发生器 直流高压一体化发生器使用说明书青岛天正华意电气设备有限公司“系统接地”——在进行直流耐压试验和冲击高压试验前，此设备必须通过此接地柱可靠与系统地和被试电缆的接地线可靠连接。操作步骤：1、正确接线，接地线要可靠。2、根据试验要求先将“冲击高压选择”调到需要的电压范围，再将 “电压调节“旋钮左旋至小位置（否则不能启动）。3、打开电源开关，按下“高压启动”键，顺时针慢慢调节“电压调节“旋钮，直至放电球隙击穿放电。如果故障点未能充分击穿，可先关断电源，将“冲击高压选择”调到更高一级的电压值，再打开电源开关，重新启动高压，继续升压，直至故障点充分击穿为止。故障点是否被击穿，可从电缆仪冲闪法测得的波形加以判断（参阅电缆故障测试仪使用说明书）。放电频率可以通过调节“电压调节”旋钮进行控制。继续右旋“电压调节”旋钮，放电频率提高，放电速率加快，反之放电速率减慢。一般放电速率控制在2～3秒为宜。调节“电压调节”旋钮不会改变放电球隙的的击穿电压，仅改变放电速率。4、关机时，先将电压调节至小，按压“高压启动”键切断高压电源，“冲击高压选择”调到“0（放电）”位，对机内储能电容和被测电缆进行充分放电后，确保残余电压已放完后，再关“电源开关”。再拆各连接线。 一份

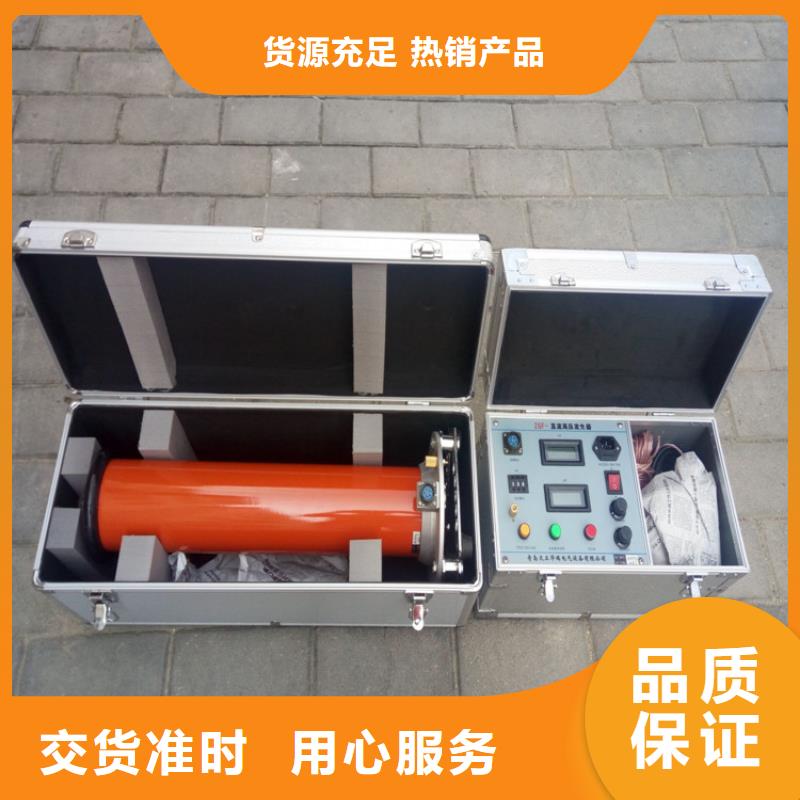

安阳直流高压发生器 直流高压一体化发生器青岛天正华意电气设备有限公司一、用途本产品为电力电缆故障检测用高压冲击电源。可适配各种型号的电缆故障测试仪使用。操作极为方便，便于野外现场测试。是各大型企业、厂矿、电力部门必不可少的检测用设备，是传统检测设备的换代产品。二、产品特点1.集成一体化设计。操作简便、搬运方便，提高了性、可靠性和稳定性。2.采用新型电动调压器及新型PT，使仪器具有输出功率大、控制方便等特点；3.独特的球隙控制设计，用户使用遥控器方便地调整球隙间距，给出参考电压（1MM ≈3KV），极大地方便客户使用。4.采用全遥控器操作，更加方便，按键少，操作简便、直观、。5.具有高压脉冲电流取样输出，方便用户使用。6.高压放电电压显示，采用常用指针表头，显示稳定直观。7.具有高压工作指示灯，提醒用户当前状态，提高使用性。
<安阳>天正华意电气设备有限公司
<安阳>天正华意电气设备有限公司
高压升压器安阳

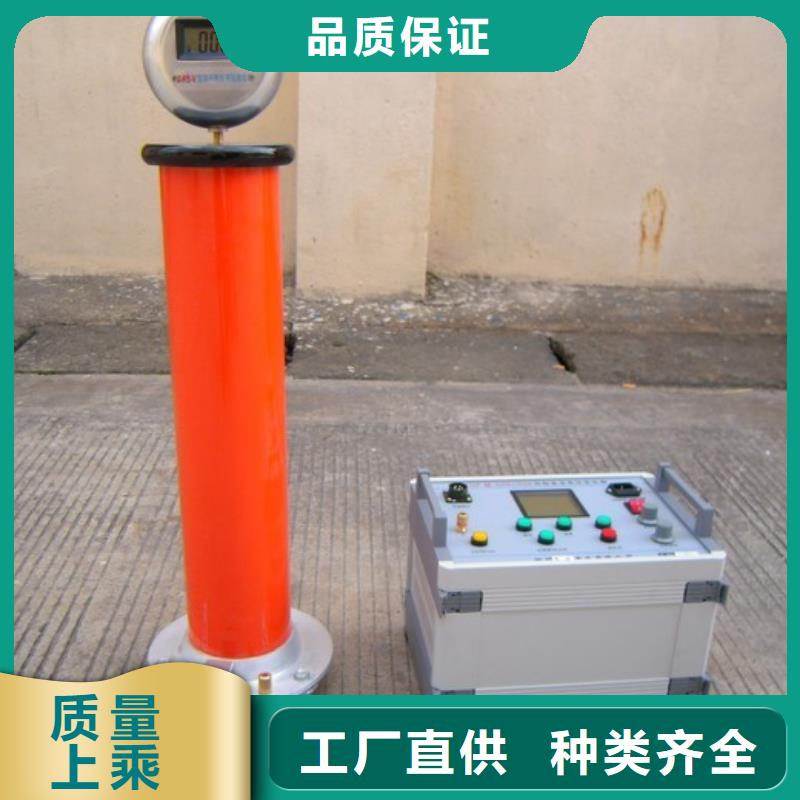

安阳直流高压发生器 警告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书（图4）所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用放电棒放电，直接接上地线放电。直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。
<安阳>天正华意电气设备有限公司 高压升压器安阳

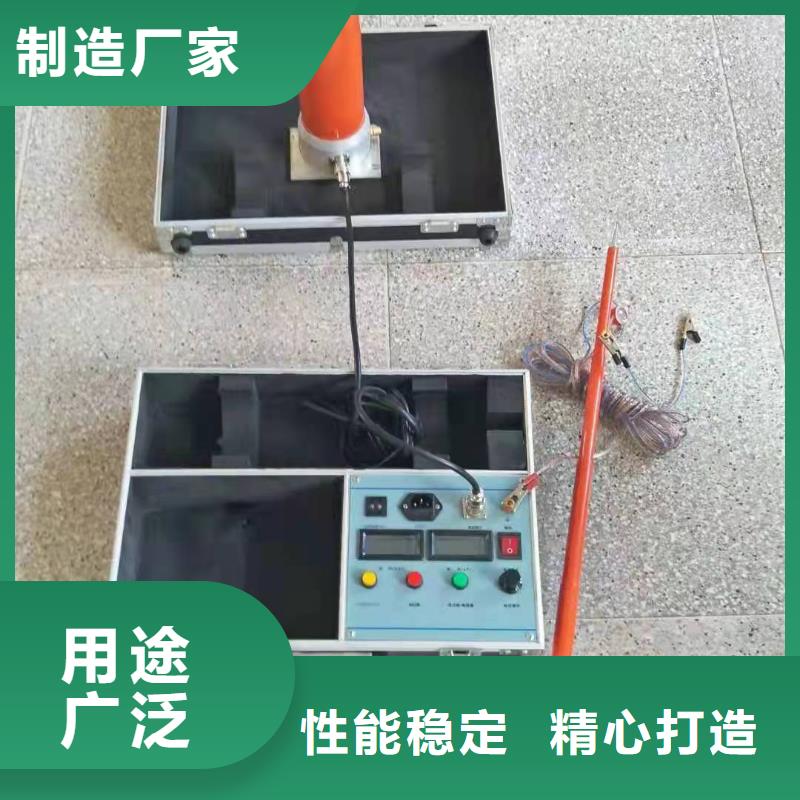

安阳直流高压发生器电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。此时可读取电流。测量完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按绿色按钮即可。必要时用外接高压分压器比对控制箱上的电压。11.试验完毕，降压，关闭电源。

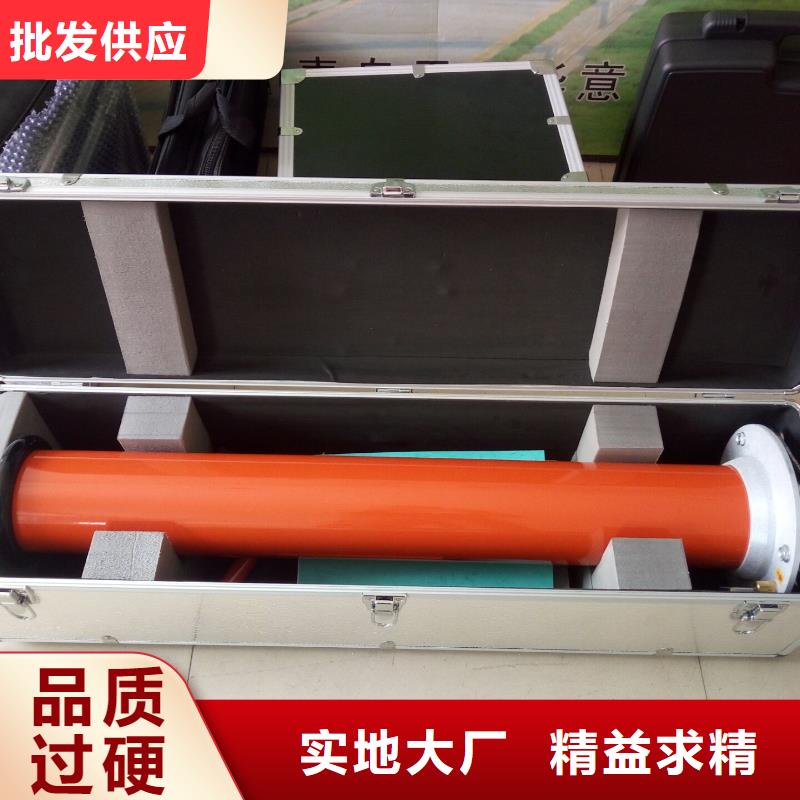

<安阳>天正华意电气设备有限公司 高压升压器安阳安阳直流高压发生器安 全 警 告● 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。● 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。● 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。● 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。● 如做容性负载试验时，一定要接上限流电阻。● 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。● 试验完毕必须将接地线挂至高压输出端方可拆除高压引线。
<安阳>天正华意电气设备有限公司

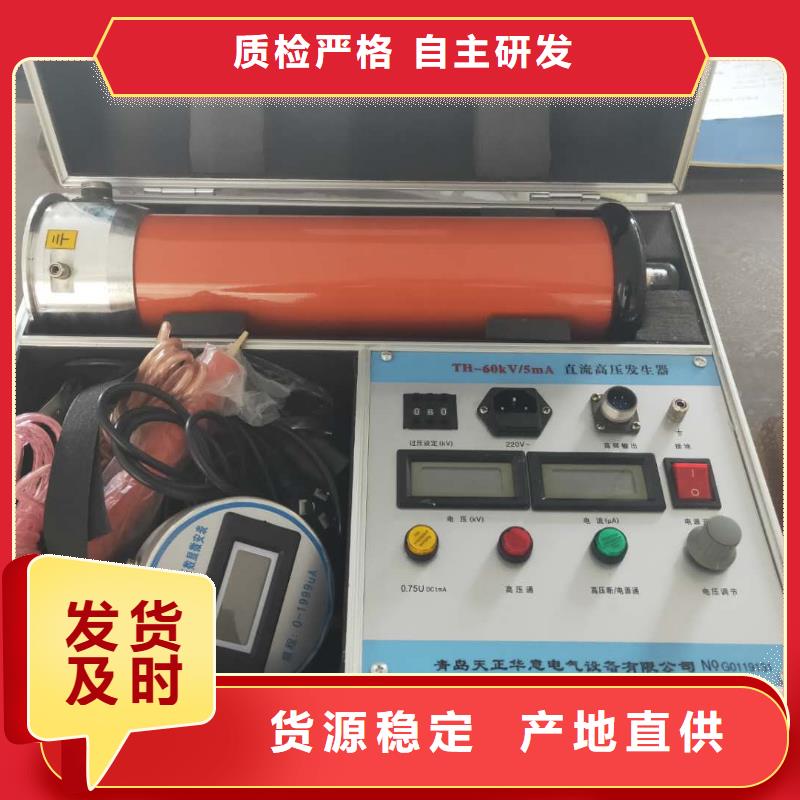

安阳直流高压发生器基本参数1、输 入：AC220V±10％，频率 50HZ2、输 出：DC 0- 32KV 连续可调，电流30mA，放电能量：1800J。3、电 容：4uf/35KV4、球 隙：0-10mm可调5、重 量：21Kg三、使用环境1、环境温度：-10℃--40℃2、海拔高度：低于1000m3、相对湿度：≤85％4、工作场所应无严重影响绝缘化学尘埃和爆炸性介质。四、仪器面板图①：直流电压调节 ②：放电球隙调节 输入电源指示灯：输入电源空开 高压输出显示表：低压电流表 ⑦：电源输入 ⑧ ：电容地 ⑨ ：球隙观察孔 ⑩：高压输出五、使用方法1、仪器接地和电缆铠接地接在一起，放电棒同时也要接上去。高压输出线连接电缆，悬空，不要接触地面或其他物品。2、电源调节旋钮调到起点，球隙调到1-2mm之间，刚开始不要调大了，后期根据情况再调节。3、接入AC220V电源，打开电源开关，顺时针慢慢调节电压旋钮，同时应密切注视高压电压表和低压电流表。调节电压时，低压电流表电流应该在1A左右，如果电压升不起来，电流表电流不断上升，达到5A以上，这时请不要再升压，检查线路。电压一般升到10KV左右时，间隙球就会产生放电现象，放电频率保持4-5秒放一次，通过调节电压或球间隙来控制放电频率，如果有连续两次放电现象，表示电压过高或者球间隙过小，这时就要稍微调整电压或球隙。
<安阳>天正华意电气设备有限公司
高压升压器安阳
安阳直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。
