湘潭大电流发生器操作界面说明5.1 打开电源总开关，电脑启动显示初始界面如下：1、界面分为两个独立区域，左边为试验电流，即试验输出的三相电流。2、下面的显示红色的电流为设定电流，如果选择自动方式时计算机自动调整输出的电流大小至设定值。3、调压器限位状态，依次为A、B、C三相的上限位及下限位状态指示。4、右边的按钮分别为手动调压方式的单独升降及同升同降。5、自动按钮需合闸后才能有效。6、分闸按钮时调压器自动归零，直至下限位变为红色。7、按设置按钮后显示界面如下：此时为出厂状态，尽量不要随便设置。六、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.通电前请检查电源电压:交流380V ±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污，应放在平稳及灰尘少的地方有室内无腐蚀性、可爆性气体。6.试验时请确认被测设备已断电，并与其它带电设备断开。7.开机前请检查输出旋钮是否在零位。七、运输、贮存1.运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。2.贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。八、开箱及检查1.开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。2.检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务

<湘潭>天正华意电气设备有限公司

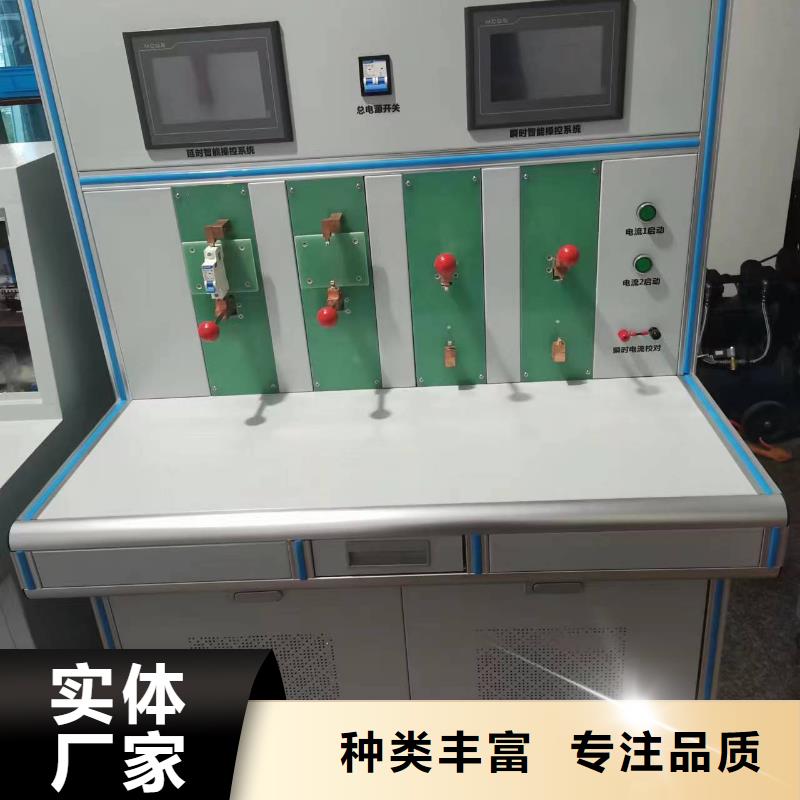

湘潭大电流发生器 智能三相电流源的技术条件规范，均依照 开关柜行业标准和规范，如果标准之间有差异，以较高标准执行。在配电网中运行的电力设备如配电变压器、开关柜、环网柜、隔离开关、真空开关、消弧线圈、电抗器等大电流设备，当其内部存在因制造不良、老化及外力破坏等因素造成的绝缘缺陷时，就会造成设备温升升高的故障或绝缘事故，严重影响到配电网的正常运行。为防止此类重大事故的发生，温升试验是保证各大电流设备使用寿命和运行的重要试验。是真实检验各个电力设备尤其是通过大电流易发热部位是否合格的检验方式。为了保证电力设备的可靠性，温升试验系统的建立显得尤为重要。 标准对各电力设备的各部位温升限值做出了明确规定，并提出了相应的试验方法。温升试验的目的，一是为了验证各电力设备设计结构及冷却系统是否合理；二是为了验证各电力设备在规定的条件下，的温升是否满足标准规定的限值。

开关安秒测试仪2023已更新(/咨讯)

湘潭大电流发生器 智能三相电流源的技术条件规范，均依照 开关柜行业标准和规范，如果标准之间有差异，以较高标准执行。在配电网中运行的电力设备如配电变压器、开关柜、环网柜、隔离开关、真空开关、消弧线圈、电抗器等大电流设备，当其内部存在因制造不良、老化及外力破坏等因素造成的绝缘缺陷时，就会造成设备温升升高的故障或绝缘事故，严重影响到配电网的正常运行。为防止此类重大事故的发生，温升试验是保证各大电流设备使用寿命和运行的重要试验。是真实检验各个电力设备尤其是通过大电流易发热部位是否合格的检验方式。为了保证电力设备的可靠性，温升试验系统的建立显得尤为重要。 标准对各电力设备的各部位温升限值做出了明确规定，并提出了相应的试验方法。温升试验的目的，一是为了验证各电力设备设计结构及冷却系统是否合理；二是为了验证各电力设备在规定的条件下，的温升是否满足标准规定的限值。

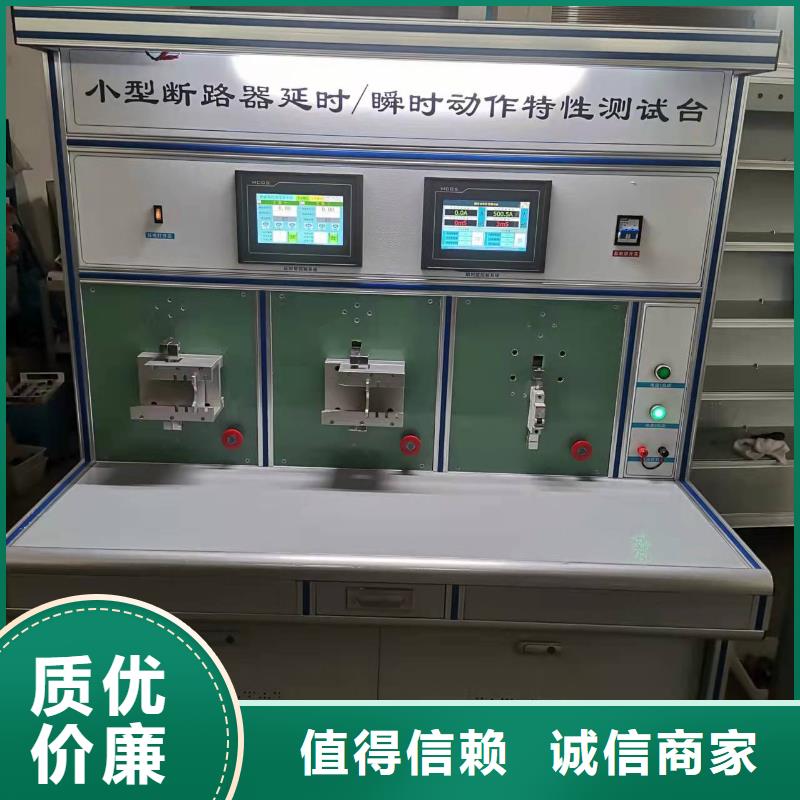

湘潭大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<湘潭>天正华意电气设备有限公司
<湘潭>天正华意电气设备有限公司 开关安秒测试仪2023已更新(/咨讯)

湘潭大电流发生器软件功能说明：2.4.1试验过程的管理2.4.1.1软件界面说明?中文界面?试验软件界面设有权限，试验员无法进入其它应用软件界面?界面友好，操作简单方便、步骤清晰简洁?具有相关提示区域（操作指引、错误提示等）?具有相关曲线显示区域?具有当前操作员姓名、时间、被试设备型号及编号等实时信息显示区域2.4.1.2软件功能说明?具备登录权限控制功能， ?具备被试品参数、试验参数录入功能（须具备相应权限）?具备系统设置、硬件比例设置功能（须具备相应权限）?具备试验过程记录功能?具备操作提示功能?具备试验过程自动控制功能?具备试验结果自动计算功能?具备试验数据自动记录功能?具备试验报告自动生成与打印功能（备选）?具备本机数据库功能?具备历史试验记录查询功能?具备数据库接口功能，可连接服务器数据库2.4.2系统自诊断功能系统具有自检测功能和保护功能，能对系统的高、低压交流、直流开关量、模拟量和各热工量进行监视并与系统连锁、报警；系统的过压、欠压、过流保护等，严重故障或故障影响到试验正常进行、可能引起系统故障扩大或影响设备时自动停机，切断上级电网，并有声光报警；系统还能在故障时记录故障信息，进行自诊断，提示故障位置等功能。2.5主要技术指标型号TH-7000A输出电流交流单相7000A 3组电路方式 电动柱式调压器或感应调压器交流输入 相线 3Φ4W ＋G电压 380V±10％，50Hz±2％三相四线输入电流 552.6A输出相线1Φ2W ＋G开路电压0-10V自动转换电流AC 0-7000A连续可调稳流精度输出电流≤±0.5％输出端子接线端子保护电子电路快速侦测过电压、过电流、过高温自动跳脱保护及告警装置 非测试状态电压为零，电流为零显示及设定电压表显数字电压表 解析度0.1V电流表显示 数字电流表 解析度1A调节设定电流（高精电位器调节）系统整机效率90％耐压绝缘阻抗AC 1800V 1分钟，20兆欧冷却装置自然风冷噪音﹤60dB（机器前方1mm）互感器精度 0.2S级防护等级 IP20工作环境 温度 -10℃-50℃湿度 0-90％（非凝结状态）海拔高度 1500m以下

<湘潭>天正华意电气设备有限公司 开关安秒测试仪2023已更新(/咨讯)

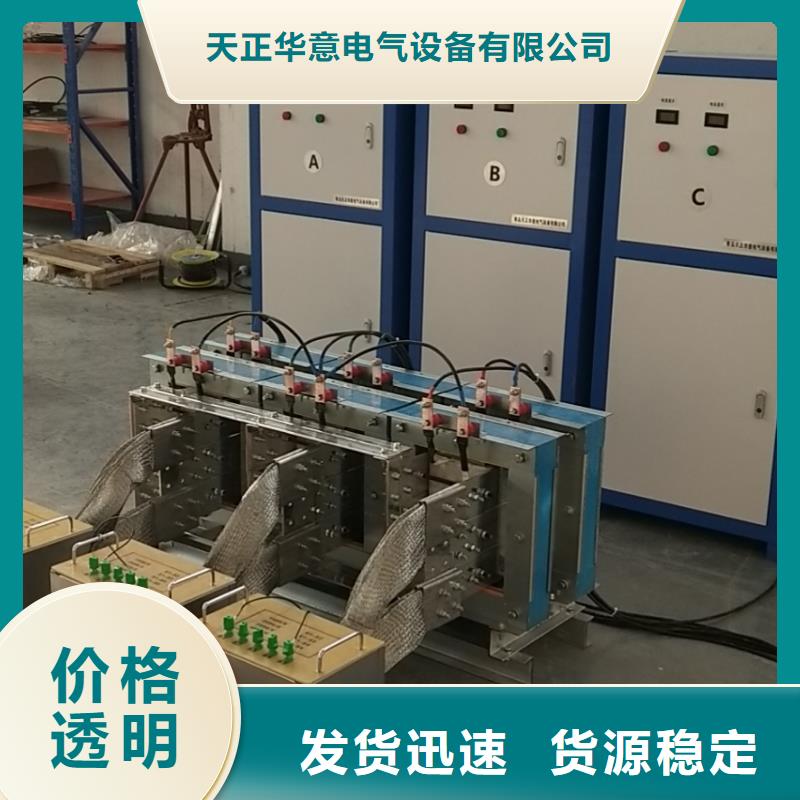

湘潭大电流发生器 当变压器的初级绕组通电后，线圈所产生的磁通在铁芯流动，因为铁芯本身也是导体，在垂直于磁力线的平面上就会感应电势，这个电势在铁芯的断面上形成闭合回路并产生电流，好像p一个旋涡所以称为“涡流”。这个“涡流”使变压器的损耗增加，并且使变压器的铁芯发热变压器的温升增加。由“涡流”所产生的损耗我们称为“铁损”。另外要绕制变压器需要用大量的铜线，这些铜导线存在着电阻，电流流过时这电阻会消耗一定的功率，这部分损耗往往变成热量而消耗，我们称这种损耗为“铜损”。所以变压器的温升主要由铁损和铜损产生的。由于变压器存在着铁损与铜损，所以它的输出功率永远小于输入功率，为此我们引入了一个效率的参数来对此进行描述，η＝输出功率/输入功率。升流器相关材料铁芯材料变压器使用的铁芯材料主要有铁片、低硅片，高硅片，的钢片中加入硅能降低钢片的导电性，增加电阻率，它可减少涡流，使其损耗减少。我们通常称为加了硅的钢片为硅钢片，变压器的质量所用的硅钢片的质量有很大的关系，硅钢片的质量通常用磁通密度B来表示，一般黑铁片的B值为6000-8000、低硅片为9000-11000，高硅片为12000-16000，绕制变压器通常用的材料漆包线，纱包线，丝包线，常用的漆包线。对于导线的要求，是导电性能好，绝缘漆层有足够耐热性能，并且要有一定的耐腐蚀能力。一般情况下用QZ型号的高强度的聚脂漆包线。绝缘材料在绕制变压器中，线圈框架层间的隔离、绕阻间的隔离，均要使用绝缘材料，一般的变压器框架材料可用酚醛纸板制作，层间可用聚脂薄膜或电话纸作隔离，绕阻间可用黄腊布作隔离。

<湘潭>天正华意电气设备有限公司 开关安秒测试仪2023已更新(/咨讯)

湘潭大电流发生器技术参数对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2＞N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2N1，V2＞V1，该变压器为升压变压器.反之则为降压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η＝(P2÷P1)x式中η为变压器的效率；P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<湘潭>天正华意电气设备有限公司

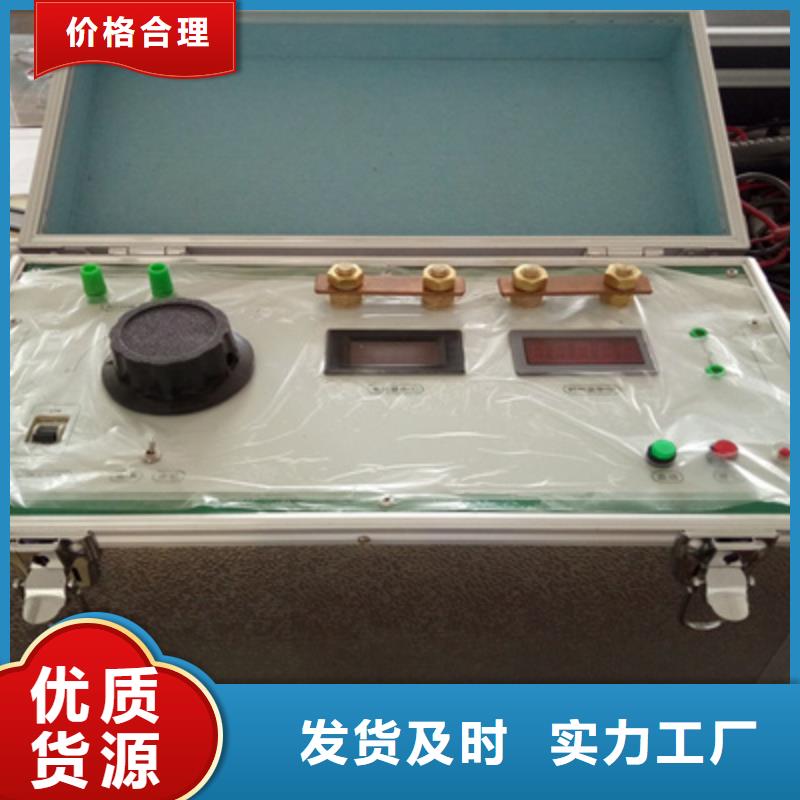

湘潭大电流发生器 系统设置界面当前温度：显示目前温度传感器温度。如果显示800.0 则说明温度传感器故障，或是没有安装。报警温度：当温度达到该温度是系统发出报警声。同时屏幕进行显示具体那一路温度报警。停机温度：当达到停机温度时。系统发出报警声，同时且电流输出。屏幕提示具体那一路温度报警。一旦停机温度被执行，需返回主菜单报警，才能重新进行测试。在重新测试前，请做好测试前检查工作。五、测试举例1. 多次电流输出测试1）进入自动测试设置界面2）设置输出电流100A3）设置输出时间3分30秒4）设置暂停时间5分0秒5）重复次数3次6）按下 “依据时间重复测试”7）点击下一步 进入自动测试界面，按下开始按钮进行测试测试开始后系统，将输出电流3分30秒，然后中断输出，等待4分钟后重新启动输入，如此循环3次后停止。2. 大电流温升测试。1）设置温度上限40摄氏度。温度下限35摄氏度。2）温度5 温度6不使用。设置为零度。3）重复次数设置为 1 次。4）输出电流设置为100A4） 按下“依据温度重复试验”按钮。点击下一步 进入自动重复试验界面。按下启动按钮，系统自动开始试验。当达到温度上限，系统停止输出。通过查看数据 可以知道允许温度下的电流值。注1：如果在系统进行测试时安装温度传感器，可能因为插接瞬间的电阻改变导致系统误报从而引起系统报警或是直接停机导致本次测试失败。注2：自动测试状态，理论上讲是可以实现完全无人职守化测试，但是限于对外部传感器的安装工艺及测温点的限制，请在测试时至少保证一名工作人员在场。

<湘潭>天正华意电气设备有限公司
开关安秒测试仪2023已更新(/咨讯)

湘潭大电流发生器供方配置方案2.1：综述简介TH-7000A全自动开关柜温升专用电流试验装置应适用于母线槽、开关柜、断路器，接触器，电流互感器和其它电器设备的电流负载试验及温升试验。电器设备在正常运行时，长期通过工作电流，产生的能量转变为热能，使电器材料温度升高，如超过一定范围就会使电器材料的机械强度、物理性能下降，容易引发事故，因此，标准中规定了不同电器材料的允许长期工作的温度或温升。温升试验的目的是测量被试电器各部件的温度或温升，以确定试品是否符合标准要求，采用的是快速模拟试验方法，即主电路通以额定电流。温升试验的特点是：① 时间较长，中小型的试验过程需7、8 h，而大型变压器的试验需十几个小时甚至更长时间；② 耗费大，故许多厂家为了避过用电高峰而在夜间试验；③ 试验过程单调枯燥，长时问里反复地测量温度值。传统的温升测试系统不仅误差大，而且占用大量人力和物力。因此，有必要设计全自动的温升在线测试系统来减轻试验人员的劳动强度，避免事故的发生，提高试验结果的精度和试验过程的自动化水平。本文主要依据标准2.2遵循技术标准GB14048.1-2006 低压开关设备和控制设备GB6450—1986 (温升试验)所规定。DL409-91 电业工作规程[2002]777电力工器具性试验规程安监[2009]664电网公司电力工作规程（线路部分）GB/T 2317.3-2008 电力金具试验方法 第3部分：热循环试验JB/T9641—1999 《试验变压器》GB/T10228—1997 《干式电力变压器技术参数和要求》GB 50054-95 《低压配电设计规范》GB 50055-93 《通用用电设备配电设计规范》GB/T 63-90 《电力装置的电测量仪表装置设计规范》GB 6738-86 《电测量指示和记录仪表及其附件的要求》
