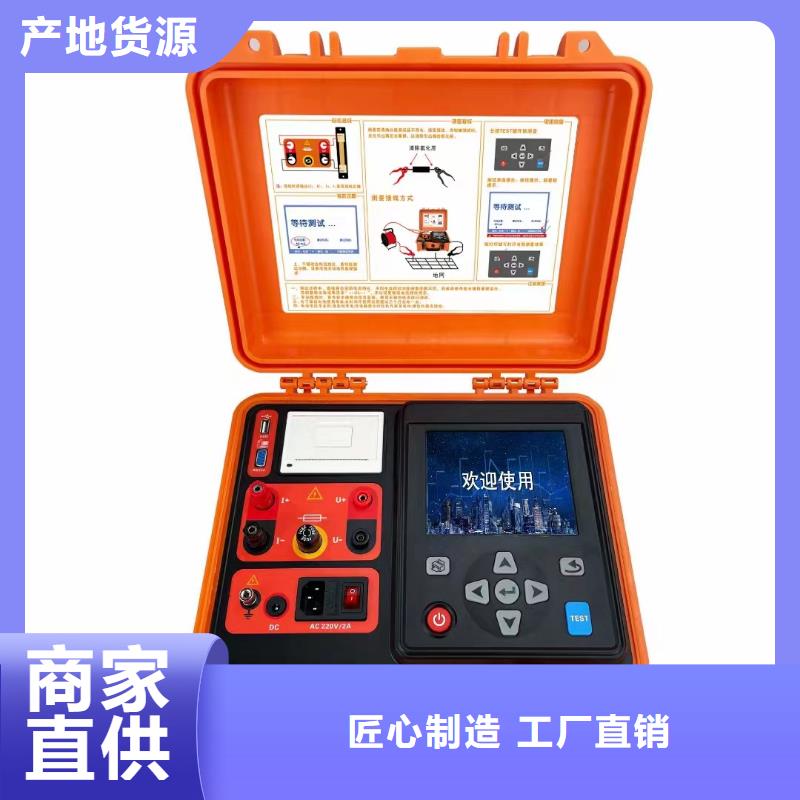

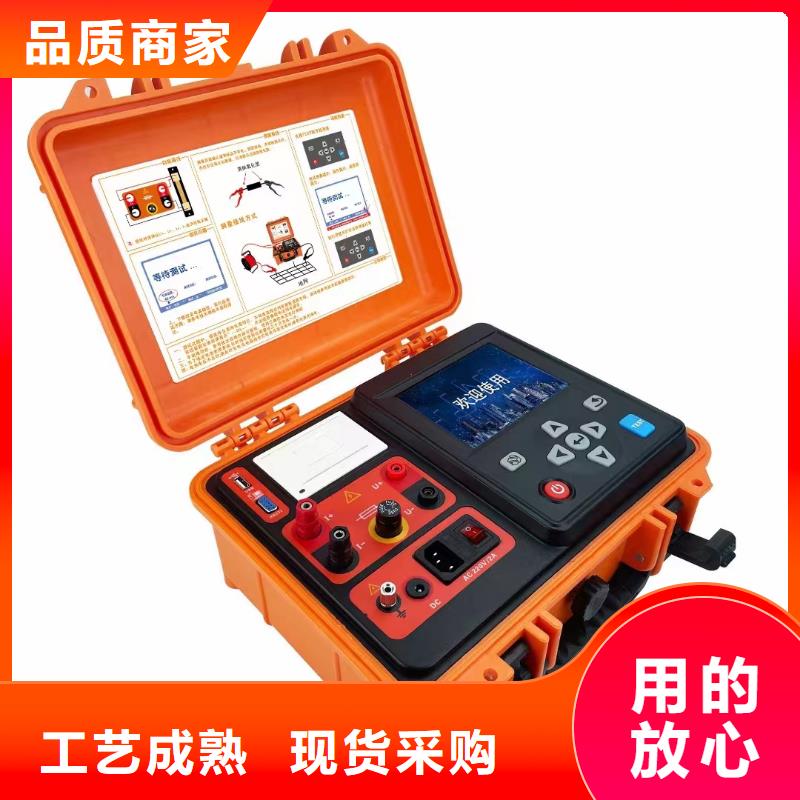

阿坝接地导通测试仪结构1. U盘插口2. 打印机3. RS232接口4. U＋接线柱5. I＋接线柱6. 30A保险丝（输出电路保护）7. I-接线柱8. U-接线柱9. 接地端10. 充电接口11. 220V市电输入接口12. 3A保险丝（市电输入保护）13. 220V市电输入开关14. 液晶屏15. 打印键16. 返回键17. 上、下、左、右、确定键18. TEST键（测试键）19. 开关机键四. 操作1. 操作使用本仪表时，必须在气候条件良好的情况下进行，在雨、雪、雾、空气湿度较大的情况下禁止使用，以免发生危险。本仪表必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则。用户应及时为仪器充电（至少每2个月为仪器充电一次），否则在严重亏电时仍不充电，会造成电池不可逆的损坏，缩短电池的使用寿命，影响仪器的正常使用。（1）开关机由仪器内置电池供电时：按“”键0.5秒开机，进入测试模式，再长按0.5秒“”键关机。若此时接上220V市电并闭合市电开关，仪表将自动切换为220V供电。由外接220V市电供电时：打开AC 220V/2A插座上的红色市电输入开关，市电输入开关灯亮后，再按“”键0.5秒开机。在使用220V供电时，若突然断电，

接地引下线测试仪阿坝

阿坝接地导通测试仪技术规格功能接地引下线导通电阻测试仪、地网导通电阻测试仪、导通电阻测试仪、等电位连接电阻测试、微欧计、变压器绕线电阻测试电源内置：22.2V 5.2Ah可充锂电池；外接：AC 220V/2A 50Hz/60Hz测试方式四线法充电器25.2V/3A充电器显示模式5.6寸LCD彩屏，640dots×480dots，显示域116mm×88mm测试接口I＋（电流正）、I-（电流负）、U＋（电压正）、U-（电压负）输出电流10A、5A、1A、400mA、200mA、40mA、＜5mA量程500μΩ~1.5Ω（恒流 10A档 ）1mΩ~4Ω （恒流 5A档）5mΩ~20Ω （恒流 1A档）0.1Ω~50Ω （恒流 400mA档）0.2Ω~100Ω （恒流 200mA档）1Ω~500Ω （恒流 40mA档）1Ω~1MΩ（恒压，＜5mA）分辨率0.1μΩ测试精度恒流档：0.2％±5dgt恒压档：2％±5dgt(23℃±5℃，80％RH以下)超量程提示--OL--放电提示测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响打印 机仪器面板嵌有打印机，按打印键打印测试结果数据存储测试完成后数据自动保存，循环保存，多可存9999组数据仪表尺寸约320mm×275mm×145mm外包装尺寸约632mm×397mm×373mm质 量仪表：约5.5kg 总质量：约21.8kg（含测试线及包装）工具箱拉杆铝箱，带滚轮，尺寸：320mm×275mm×145mm测试线50米红色带线盘测试线7.2kg，10米黑色测试线档位恒流：10 A、5 A、1A、400 mA、200 mA、40mA恒压：＜5mA同时具有Auto自动换档输出功率150W数据删除在数据查阅栏可选删除当前数据或者删除全部数据数据查阅数据查阅栏按上下键翻阅所存数据固件升级用户可通过U盘对仪表固件进行升级自动关机在使用电池供电时，开机无操作约十分钟后自动关机电池电压仪表右上角有电池电量指示，当显示符号“”时，代表电池电量耗尽，仪表将自动关机

<阿坝>天正华意电气设备有限公司
接地引下线测试仪阿坝 <阿坝>天正华意电气设备有限公司

阿坝接地导通测试仪固件升级在需要升级固件时，用户将厂家提供的固件拷贝进入U盘指定目录内，插入仪表USB接口处，按“”返回键进入主菜单界面；按“”或“”键移动光标至“系统设置”项，按“”键进入系统设置界面；按“”或“”键移动光标至“固件升级”项，若U盘已插入将弹出固件是否升级对话框，按“”或“”键移动光标选择“是”即开始升级，选择否则不升级，若U盘内没有正确的固件，则提示“未找到固件”软件升级大约需要10秒钟时间，升级成功后仪表提示关机，再重启仪表后即可完成升级。注：升级过程中请勿关机，否则易造成写入失败导致无法再开机。（11）蓝牙连接开启蓝牙，连接仪表即可使用专用APP进行各类数据处理及共享，具有上传现场图片、上传测试数据、生成测试报告、生成数据曲线、测试设备分享、数据多人同时查看等功能。2. 测试测试前检查被测试品是否断电，如有通电，请将其开路并放电完成后再进行测试。拆线前，一定要等放电结束后，报警声停止，关断电源后，再进行拆线。选择电流时要参考技术规格栏内量程，不要超过量程和欠量程使用。超量程使用时，由于电流达不到预设值，即使强行继续测试结果稳定性太差。欠量程时，电流太小，对测试结果有影响。当出现此两种状态时要确认量程，选择合适的量程进行测试。

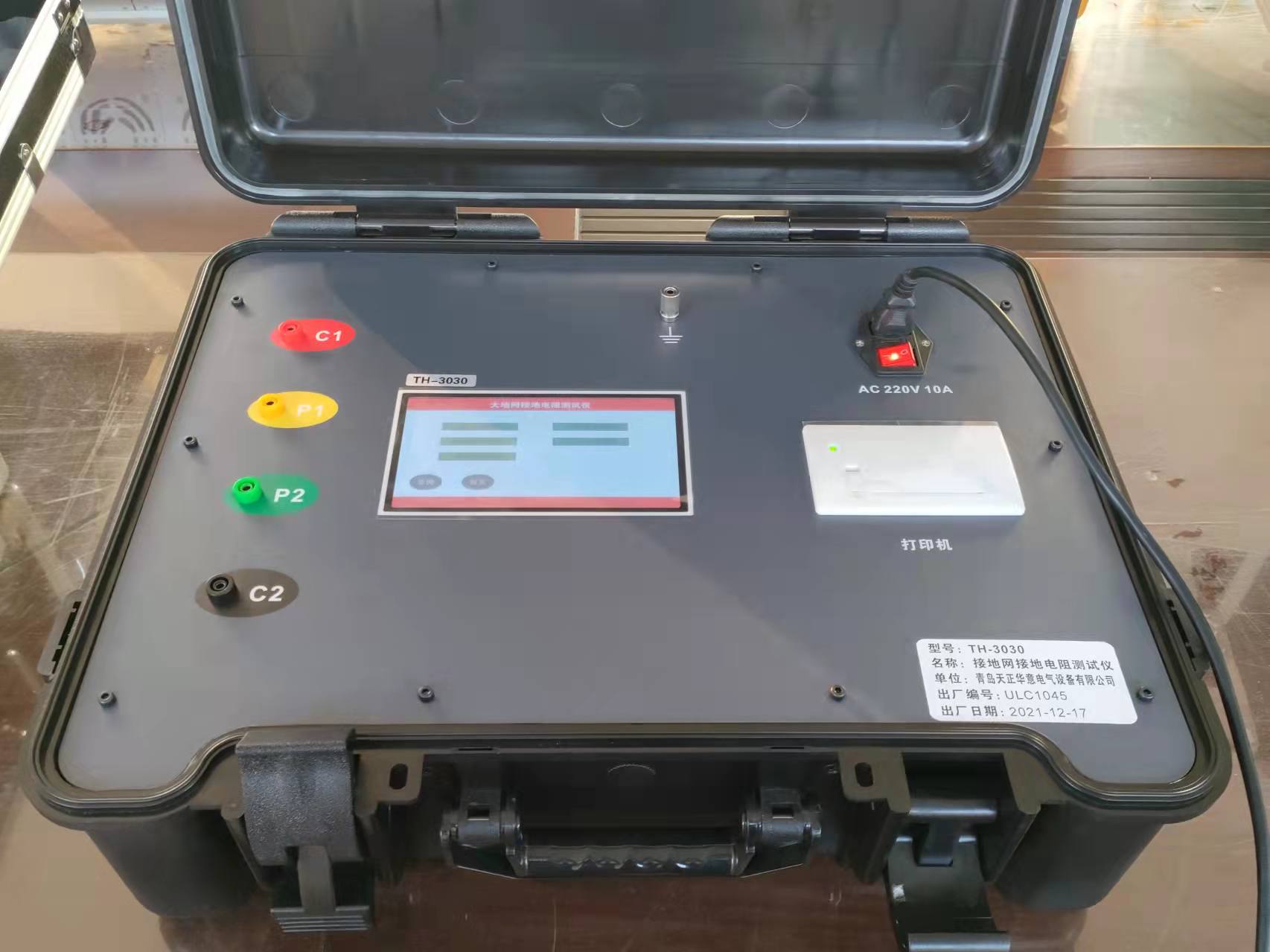

阿坝接地导通测试仪功能特点1) 抗干扰能力强：采用软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠，重复性好。2) 特殊电源设计：仪器直流开路电压高，阻断工频干扰电压能力强，阻断工频干扰电压至50V波峰值，并可同时测量现场工频干扰电压幅值。3) 电阻温度换算功能：方便不同温度条件下的测试数据对比，判断接地网出现锈蚀、断裂等变化状况。4) 便携式设计：仪器自带高能锂电池充电电池组，连续工作时间长达8小时，体积小、重量轻，携带方便。5) 全中文菜单：操作简单，直接显示出测量结果是否满足要求，可记录/存储/打印所有的测量数据，且自带微型打印机可现场打印测量结果。3 技术参数1) 测试电流及开路电压：可达到10A/25V。2) 测量方式及电流输出：自动--程序自动加载测试电流手动--选档DC 1A、2A、5A、10A3) 仪器抵抗工频干扰电压能力：仪器选择“有干扰”测量方式时，测试端可抵御工频感应电压范围5~50V。4) 电阻测试范围及准确度：测试电流被测导通阻值范围准确度无干扰有干扰1A100 mΩ～25Ω±（0.2％±2字）±（0.5％±5字）5A20 mΩ～5Ω10A1 mΩ～2Ω5) 工作环境：温度-20～50℃ 湿度≤90％RH6) 储存环境：温度-30～60℃ 湿度≤95％RH7) 外形尺寸/重量： 380×280×210 mm 8kg4 使用说明图1 面板1—仪器外箱：高强度ABS密封箱； 2—打印机：测试数据的即时打印3—接地端子：仪器外壳地； 4—C1端子：仪器电流输出＋； 5—P1端子：仪器电压输入＋； 6—P2端子：仪器电压输入-； 7—C2端子：仪器电流输出-； 8—充电接口：用于仪器电池充电；9—工作开关：工作电源开关；10—按键：仪器操作功能按键；11—液晶屏：仪器工作与测试过程动态显示；

<阿坝>天正华意电气设备有限公司 接地引下线测试仪阿坝
<阿坝>天正华意电气设备有限公司

阿坝接地导通测试仪大地网电阻测量仪仪器概述目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题 。大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流10A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

接地引下线测试仪阿坝

阿坝接地导通测试仪概述电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。

<阿坝>天正华意电气设备有限公司 接地引下线测试仪阿坝

阿坝接地导通测试仪、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流有两种模式：一，内电源模式电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二，外电源模式电流20A可以对不同要求的地网进行各种电流下的测量。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量接触电压、跨步电压、电压梯度等特性参数4、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、跨步电压选项设置电流输出时间控制，可以根据需要随意设置恒流输出时间3、存储采用键盘汉字输入，方便查询4、跨步电压完毕，电压值可以输入打印5、用外电源模式可以扩展到大电流测量

<阿坝>天正华意电气设备有限公司 接地引下线测试仪阿坝

阿坝接地导通测试仪测试中屏幕实时显示电阻值和测试电流值，若电池电量不足会主动停止测试，此模式下注意要等待测试值稳定才是正确的结果。单次测试模式：测试完成后会自动停止测试和自动放电，若蜂鸣器响，代表处于放电状态，放电完成后即可进行下一次测试。测试过程中，可通过短按“”键进行提前中断测试，便于开始下一次测试。（5）数据储存测试完成后自动编号储存数据，多可存储9999组数据。（6）记录查询开机后，按“”返回键进入主菜单界面，按“”或“”键移动光标至“记录查询”项，按“”键进入储存记录查询页面，默认跳到的测试值处开始查询，按“”或“”键翻页查询保存的测试数据。长按“”或“”可快速翻页。（7）数据删除进入记录查询界面后，按“”或“”键选择删除记录、全部删除、记录导出功能。单条记录删除：删除当前该条数据，删除时间与所储存的数据量有关（储存的数据量为35条时，删除所需时间约为10s）。全部删除：删除所有已存的数据，大约需要0.1秒钟完成。记录导出：在仪表连接U盘，可将数据导入到U盘。选择删除后，按“”键确定，弹出是否删除对话框“ ”，按“”或“”键移动光标选择YES或NO，再按“”键进行确认或者取消删除。（注：当数据量较多时，在将数据备份完成后，建议选择全部删除。）（8）数据导出在数据记录查阅界面，插入U盘，按“”或“”键移动光标到数据导出，再按“”键导出记录数据到U盘，记录数据为TXT格式。（9）打印实时打印测试数据：测试完一组有效数据后，如果需要打印测试数据，按“”键可打印当前测试的数据。打印储存数据：在记录查阅界面，翻页到所需打印的数据页，点击“”键即可打印当前查阅的数据。

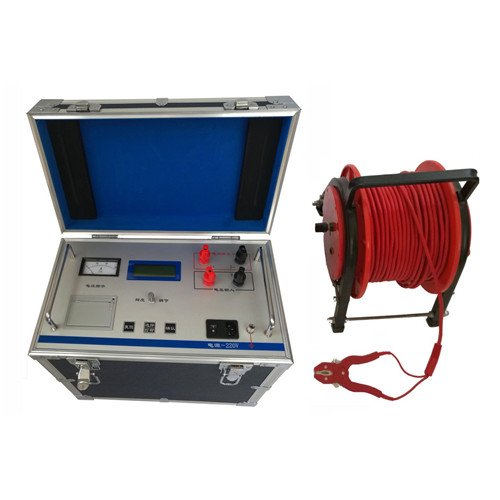

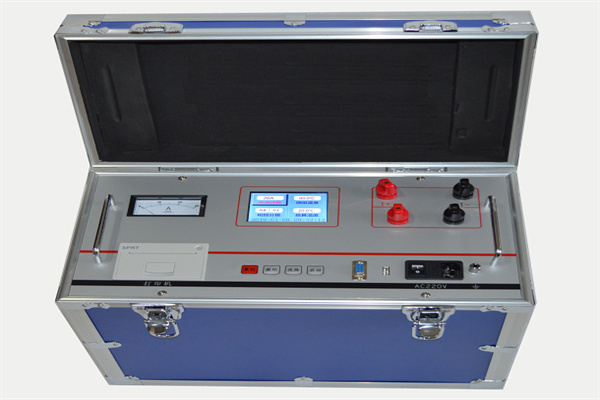

阿坝接地导通测试仪、保护功能完善，性能更可靠。4、响应速度快，自动刷新数据。5、采用立式机箱结构，结构牢固，便于现场使用。6、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。7、点阵式液晶，中文菜单。8、热敏打印机，高速、静音，打印输出测试结果。四、技术指标1、输出电流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A档）100μΩ～1Ω （20A档）500μΩ～2Ω （10A档）1mΩ～4Ω（5A档）2mΩ～8Ω (2.5A档）3、准确度：0.2％4、分辨率：0.1μΩ5、工作温度：-10～40℃6、环境湿度：≤80％RH，无结露7、工作电源：AC220V±10％，50HZ±1HZ五、系统介绍仪器面板见图一 1、显示屏：128×32点阵液晶显示器，中文操作。2、电流表头：指示输出电流。3、辉度调整：可调整显示字符的对比度。4、打印机：打印测量电阻值结果。5、按键：执行仪器各种操作：复位：任何时刻按下复位键整机回到初始界面，切断输出电流。选择/打印：选择输出电流，显示测量数据后，按此键1-2秒可打印电阻值。确认：选定电流后按此键，仪器进行测试，显示电阻值后，按此键1-2秒可重新测试，加快数据的稳定。6、电源～220V： AC220V电源插座（带保险）及仪器电源开关。7、 ： 接地柱，为整机外壳接地用，属保护地。8、接线柱：I＋、I-：输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V-：采样电压接线柱，V＋为电压线正端，V-为电压线负端。

<阿坝>天正华意电气设备有限公司 接地引下线测试仪阿坝

阿坝接地导通测试仪能存储500组数据，电阻测量范围：0.0001Ω～30KΩ，直流电压范围：0.0～1000V，交流电压范围：0.0～750V。监控软件具有在线实时监控与历史查询功能，动态显示，具有报警值设定及报警指示功能，具有历史数据读取、查阅、保存、报表、打印等功能。三.量程及精度测量功能量 程精度分辨力直流电阻0.1mΩ～300.0mΩ±1％rdg±10dgt0.1mΩ301mΩ～3000mΩ±1％rdg±5dgt1mΩ3.01Ω～30.00Ω0.01Ω30.1Ω～300.0Ω0.1Ω301Ω～3000Ω1Ω3.01kΩ～30.00kΩ10Ω直流电压0.1～100.0V AC±1.5％rdg±5dgt0.1V101～1000V1V交流电压0.1～100.0V AC±1.5％rdg±3dgt0.1V101～750V1V（注：23℃±5℃，75％rh以下）四.技术规格功 能金属构件之间等电位联结电阻测试，低值电阻测试，地网地极间连接导体的电阻测试，接触电阻测试等直流电阻量程0.0001Ω～30.00KΩ 精度±1％rdg±5dgt 电阻分辨率0.0001Ω检测方法四线法测试测试电流≤2A开路电压≤7V功 率测量功率≤15W直流电压量程0.0V～1000V DC 精度±1.5％rdg±5dgt直流电压分辨率0.1V交流电压量程0.0V～750V AC 精度±1.5％rdg±3dgt交流电压分辨率0.1V电 源DC 6V 4.5Ah铅酸蓄电池 连续待机100小时以上背 光可控灰白屏背光，适合昏暗场所使用

<阿坝>天正华意电气设备有限公司 接地引下线测试仪阿坝

阿坝接地导通测试仪现以被测短路接地线实例具体说明按键操作。导线长度 ：5.3米导线截面积：70 mm2选择电流：30A按要求接好测试线，插上电源线，打开电源开关，等进入选择界面后，按“选择键”选择30A电流，按“确认键”确认并进入导线长度修改，当按选择键后位反显示，按选择键进行更改，每按一次“选择键”该位数值增1（如果大于9时，显示“.”再选择变为“0”继续循环） ，当变为5之后，按“确认键”确认，第二位反显，同样的方法按“选择键” 选择，当变为“.”后按“确认键”确认，第三位反显。选择“3”后按“确认键”确认，第四位反显，选择“0”后确认，第五位反显，同样选择“0”后确认，此时变为全部反显，如果输入不正确的，可按选择键重新输入，否则按确认键进入“线截面积”选项，按“选择键”进行选择，选中“70 mm2”后按确认键进入“测试”选项，按确认键仪器开始测试，出现如下图界面：正在充电请稍候…图四电流达到设定值并且稳定后，屏幕显示如图五。I＝30.00A正在测试请稍候…图五几秒钟后，屏幕显示测试结果，如图六。I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m图六屏幕中各项代表的含义：I：仪器实际输出电流值为30.02A；RL：被测导线为5.3米的总阻值。Rv: 被测导线平均每米电阻值。Ro：截面积为70m㎡的被测导线平均每米参考阻值。当Rv≤Ro：可以判断出所测导线符合要求，产品合格，否则产品不合格，本判断结果只能针对部分铜质材料接地线，不能全部以此做为判断依据。
