PRW12-11/200高压熔断器说明

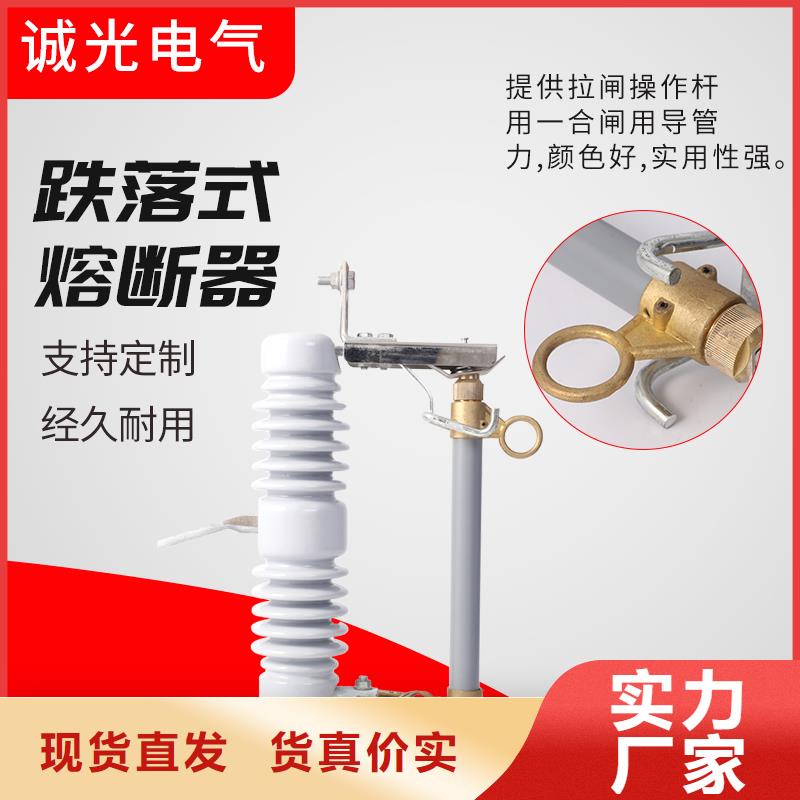

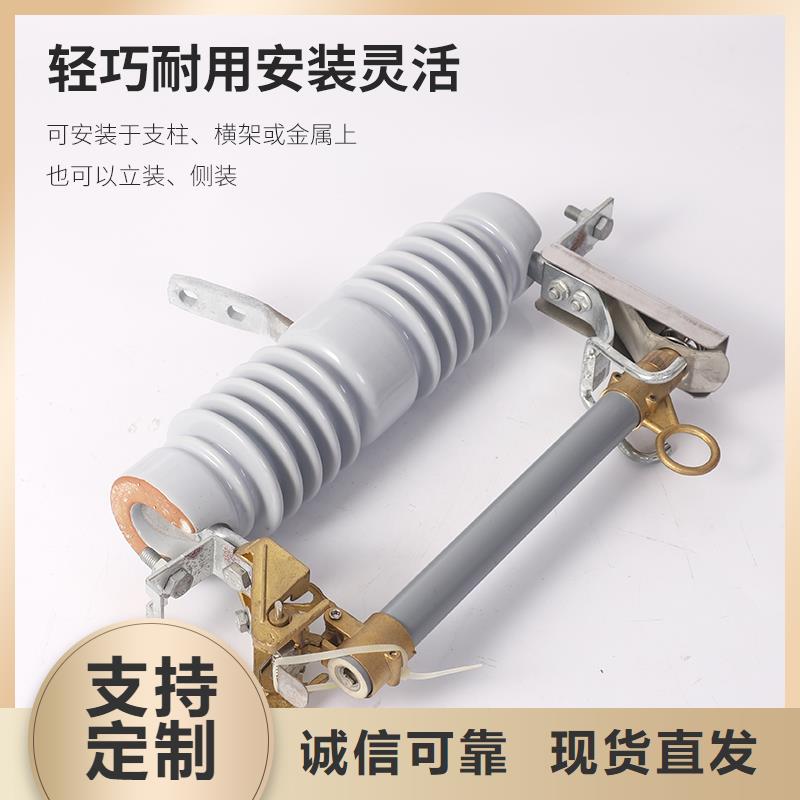

高压跌落式熔断器

户外跌落式熔断器适用于交流50HZ，额定电压10KV的电力系统中，作输配电线路和电力变压器的过载和短路保护以及分、合额定负荷电流之用。

广泛使用的户外跌落式熔断器的型号有RW7型、RW11型和RW12型三种。10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃 、易爆等危险性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断时难以灭弧，终引起熔管烧毁，爆炸等事故。一些供电单位仍处于农网改造高峰，在选用该类熔断器时，必须严把产品质量关，保护合格的设备入网，同时要注意到它的额定断开容量上限值和下限值。
